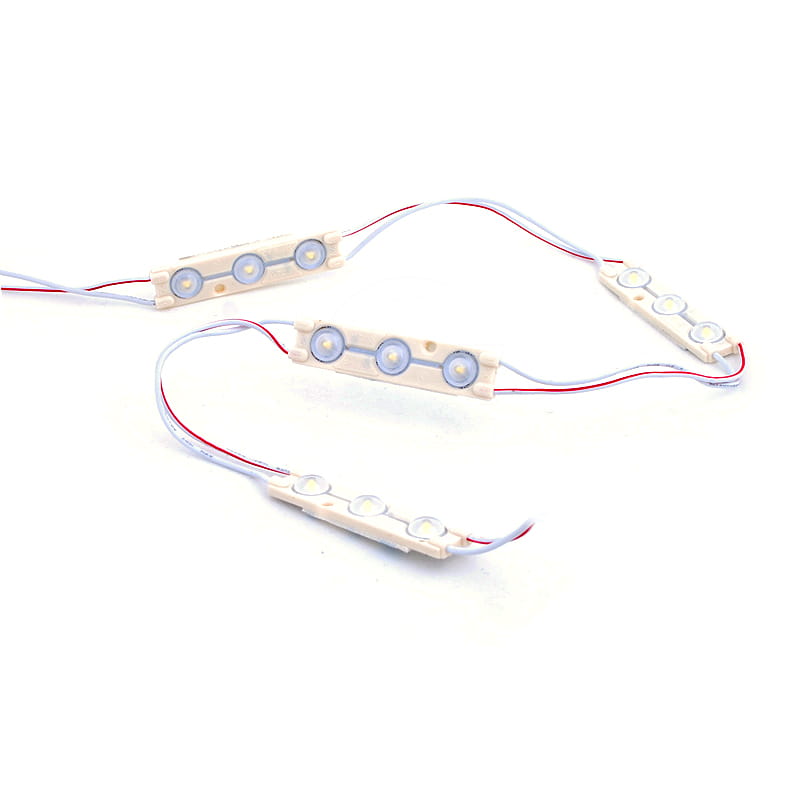

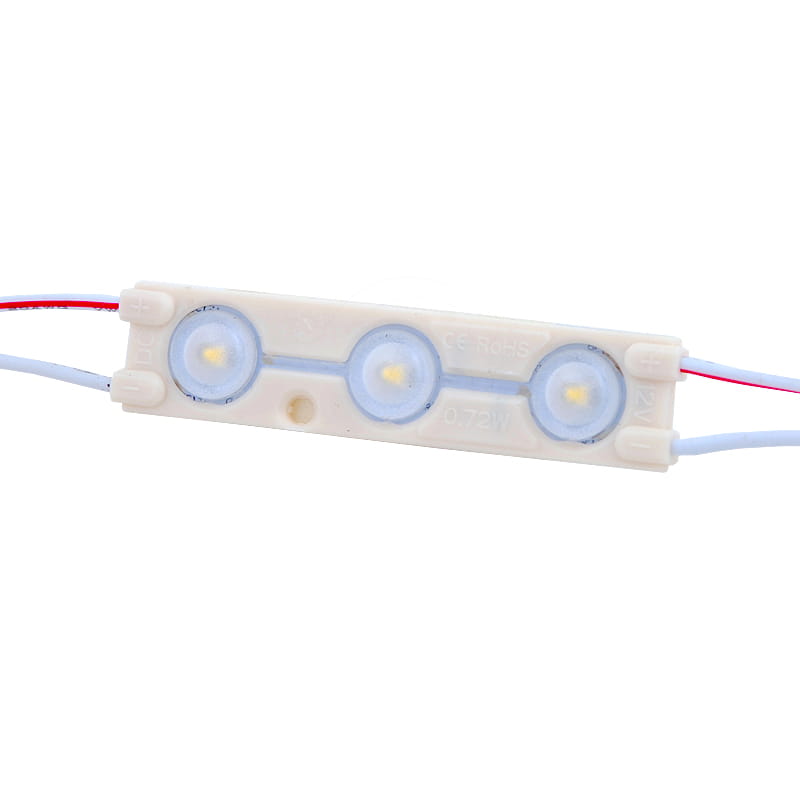

Moduł LED 3 diody 2835 - IP67 12V 0.72W - Soczewka
Opis
Moduł LED 3 diodowy oparty na diodach SMD 2835 jest doskonałym produktem do oświetlenia aplikacji takich jak: reklamy, banery, litery świetlne, kasetony, ekspozycje sklepowe, mebli, terrariów itp. Przeznaczone są zarówno do użytku profesjonalnego jak i również domowego.
Moduły LED znalazły szczególne uznanie wśród klientów, ze względu na fakt iż cechują się bardziej elastycznym montażem aniżeli taśmy LED. Właśnie dzięki zastosowaniu pomiędzy modułami LED przewodów jesteśmy w stanie oświetlić praktycznie każdą powierzchnię o nietypowych kształtach i niewielkich gabarytach.
Atutem modułów LED jest również wysoki stopień ochrony zapewniający bezawaryjną pracę w trudnych warunkach zewnętrznych, gdzie jest to szczególnie ważne np. przy oświetleniu reklam zewnętrznych. Każdy z modułów posiada po swojej drugiej stronie mocną taśmę 3M lub też otwory montażowe dzięki którym montaż modułu LED staje się bardzo prosty.
Profesjonalny moduł LED na diodach 2835 posiada wbudowany układ stabilizacji prądowej dla każdej z diod oraz szeroki kąt promieniowania (160°), dzięki wbudowanym soczewkom szerokokątnym. Wyposażony jest także w aluminiowy podkład PCB, który prawidłowo odprowadza temperaturę wydzielaną przez diody LED, wpływając korzystnie na żywotność diod LED.
Prezentowane moduły LED oferowane są w minimalnej ilości po 10 sztuk.
Tabela 1.Informacje odnośnie barwy światła oraz ilości lumenów
Barwa światła | Zakres temperatur oraz długości fali | Ilość lumenów |
---|---|---|
Ciepła | 2700K - 3200K | 63 lumeny |
Neutralna | 4000K | 63 lumeny |
Zimna | 6000K - 7000K | 66 lumenów |
Czerwona | 620nm - 630nm | 18 lumenów |
Niebieska | 460nm - 470nm | 10 lumenów |
Tabela 2. Tabela doboru modułów LED do głębokości kasetonu reklamowego 8-25cm.
Głębokość kasetonu | Natężenie światła [lx] |
Odległość między środkami modułów |
Odległość między rzędami |
Ilość modułów LED na m2 | Moc na m2 |
---|---|---|---|---|---|
80mm | 5500-5800 lx | 100mm | 80mm | 120 szt. | 86 W/m2 |
90mm | 4200-4500 lx | 110mm | 90mm | 90 szt. | 65 W/m2 |
100mm | 3900-4200 lx | 120mm | 110mm | 72 szt. | 52 W/m2 |
110mm | 3400-3600 lx | 120mm | 120mm | 64 szt. | 46 W/m2 |
120mm | 3300-3500 lx | 130mm | 120mm | 64 szt. | 46 W/m2 |
150mm | 1800-2000 lx | 160mm | 160mm | 36 szt. | 26 W/m2 |
180mm | 1600-1800 lx | 170mm | 170mm | 36 szt. | 26 W/m2 |
200mm | 1300-1400 lx | 200mm | 200mm | 25 szt. | 18 W/m2 |
250mm | 800-1000 lx | 250mm | 250mm | 16 szt. | 12 W/m2 |
- Obudowa formowa w procesie odlewu wtryskowego
- Wydajne diody SMD2835
- Szeroki kąt świecenia dzięki zastosowaniu soczewek szerokokątnych
- Wysoki strumień świetlny
- Aluminiowy radiator odprowadzający temperaturę
- Wysoka klasa szczelności IP67
- Układ stabilizacji prądowej (CC)
- Dwustronnie taśma klejąca 3M
- Cięcie co 1 moduł
- Niski pobór mocy
- Łańcuch po 40 sztuk
- Prosty i szybki montaż
- 5 lat gwarancji
- Oświetlenie kasetonów reklamowych o głębokości 8-25cm
- Oświetlenie reklam
- Oświetlenie liter przestrzennych (3D)
- Oświetlenie mebli
- Oświetlenie gablot i witryn
- Oświetlenie akcentowe oraz punktowe
- Oświetlenie terrariów
Pliki do pobrania:
Parametry techniczne
Napięcie znamionowe | 12 V DC ( +/- 5%) |
Moc znaminiowa | 0.72W |
Pobór prądu dla modułu LED | 0.06A |
Temperatura barwy światła | Ciepła 3000K / Neutralna 4000K / Zimna 6500K / Czerwona / Niebieska - (w zależności od wyboru) |
Znamionowy strumień świetlny dla modułu | 63 lumeny / 66 lumenów / 18 lumenów / 10 lumenów - (w zależności od wyboru) |
Skuteczność świetlna | 91.7 lm/W |
Nominalny kąt promieniowania | 160° |
Wbudowany układ stabilizacji prądu (CC) | Tak |
Typ zastosowanych diod | 2835 SMD |
Ilość diod w module | 3 diody LED |
Możliwość ściemniania | Tak za pomocą PWM (+5V) |
Zastosowana optyka | soczewka szerokokątna |
Odprowadzanie ciepła | aluminiowe podłoże PCB |
Stopień ochrony | IP67 |
Temperatura pracy | -40° C - +100°C |
Cięcie | co 1 moduł |
Długość przewodu między modułami | 110 mm |

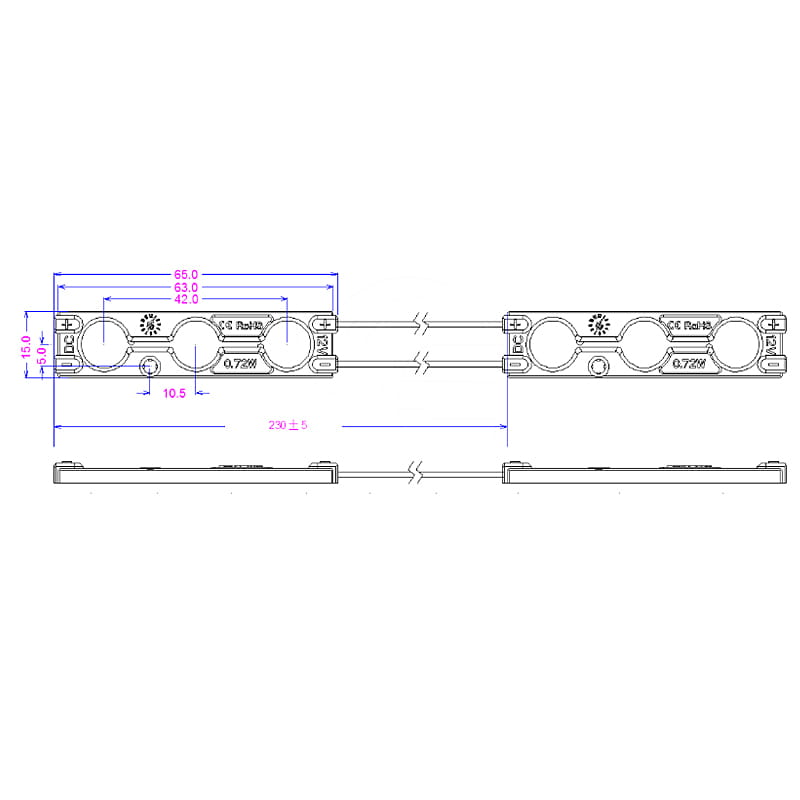

Wymiary modułu LED (Wys. x Szer. x Długość) | 6.4 x 15 x 65 mm |
Materiał obudowy | ABS |
Ilość modułów LED na 1mb [szt.] | 4,3 |
Ilość modułów w łańcuchu | 40 sztuk |
Długość łańcucha (mb) | 9.3 metra |
Przyklejanie | tak (taśma 3M w zestawie) |
Przykręcanie | tak |
Rozmiar otworów | M3 |
Rozmieszczenie otworów | Na środku modułu LED |
Trwałość lampy | ≥ 50 000h |
Deklaracje / Certyfikaty | CE, RoHs |
Normy | EN 55015-:2006+A1:2007+A2:2009 EN 61547:2009 |
Gwarancja | 5 lat |
