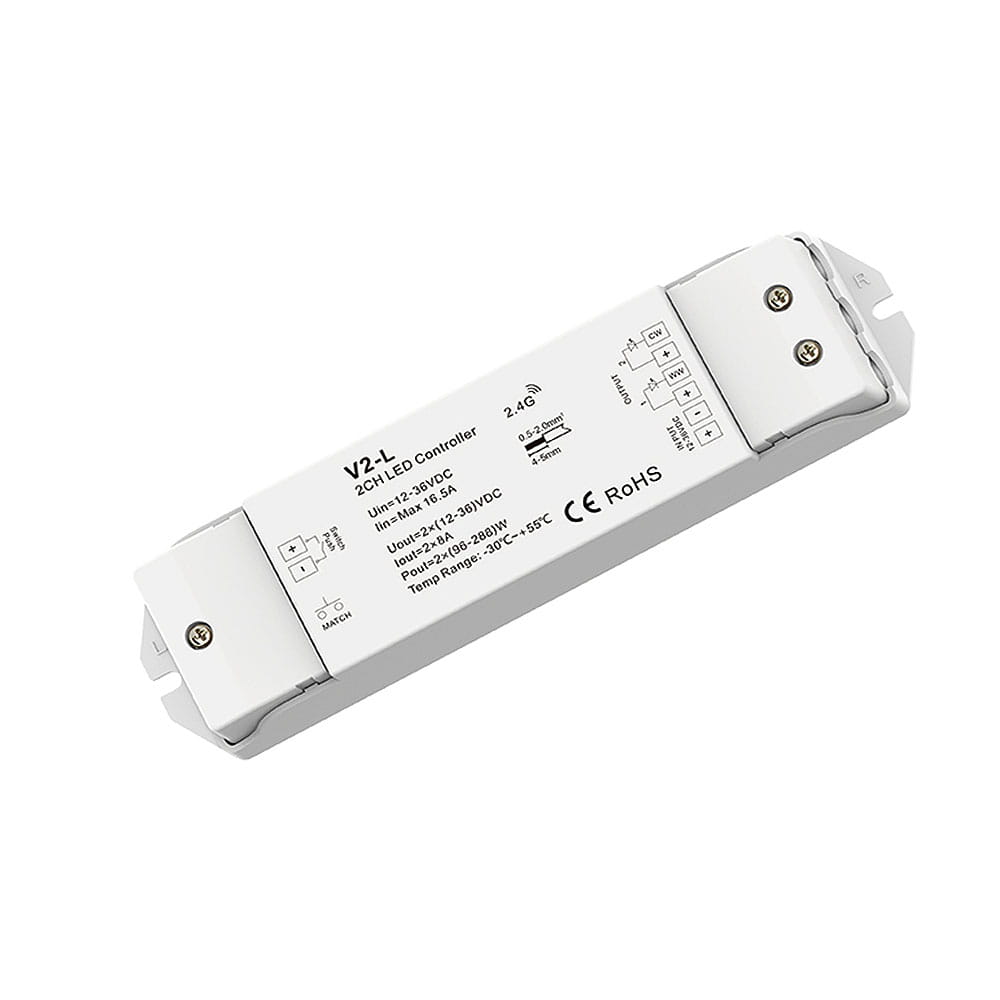

Odbiornik LED - CCT - 12-36V DC 2x8A - V2-L
Opis
To urządzenie odbiorcze, służące do uzyskania kontroli nad oświetleniem LED ze zmienną temperaturą barwową CCT (np. taśma LED CCT) Odbiornik V2-L umożliwia dostęp do dwóch wyjść, do którego podłączone oświetlenie led może być dowolnie ściemniane/rozjaśniane oraz sterowane w zakresie temperatury barwowej 2700-6500K za pomocą sygnału PWM. Podstawową formą komunikacji odbiornika V2-L jest bezprzewodowa droga radiowa, którą łączy się z pilotem do led bądź panelem naściennym led czy bramką Wi-Fi.
Odbiornik led został wzbogacony o dodatkowe niezależne wejście bezpotencjałowe umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik V2-L wyróżnia się szerokim zakresem napięcia wejściowego rzędu 12-36V, dużą mocą wyjściową rzędu 16A oraz płynną pracą ściemniania PWM, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- CCT ze zmienną temperaturą barwową
Cechy odbiornika V2-L
- Dedykowany dla oświetlenia LED ze zmienną temperaturą barwową
- Dwa kanały do wykorzystania
- Szeroki zakres napięcia wejściowego/wyjściowego 12-36V
- Dopuszczalny maksymalny prąd o wartości 16A
- Pełna paleta współpracujących urządzeń nadawczych (piloty LED, panele naścienne LED, bramki Wi-Fi)
- Komunikacja wykorzystująca drogę radiową 2.4Ghz
- Zasięg komunikacji do 30 metrów (automatyczna retransmisja sygnału radiowego)
- Możliwość przypisania dziesięciu urządzeń nadawczych
- Płynna praca sygnału PWM nie męcząca naszego wzroku (4096 poziomów ściemniania w zakresie 0-100%)

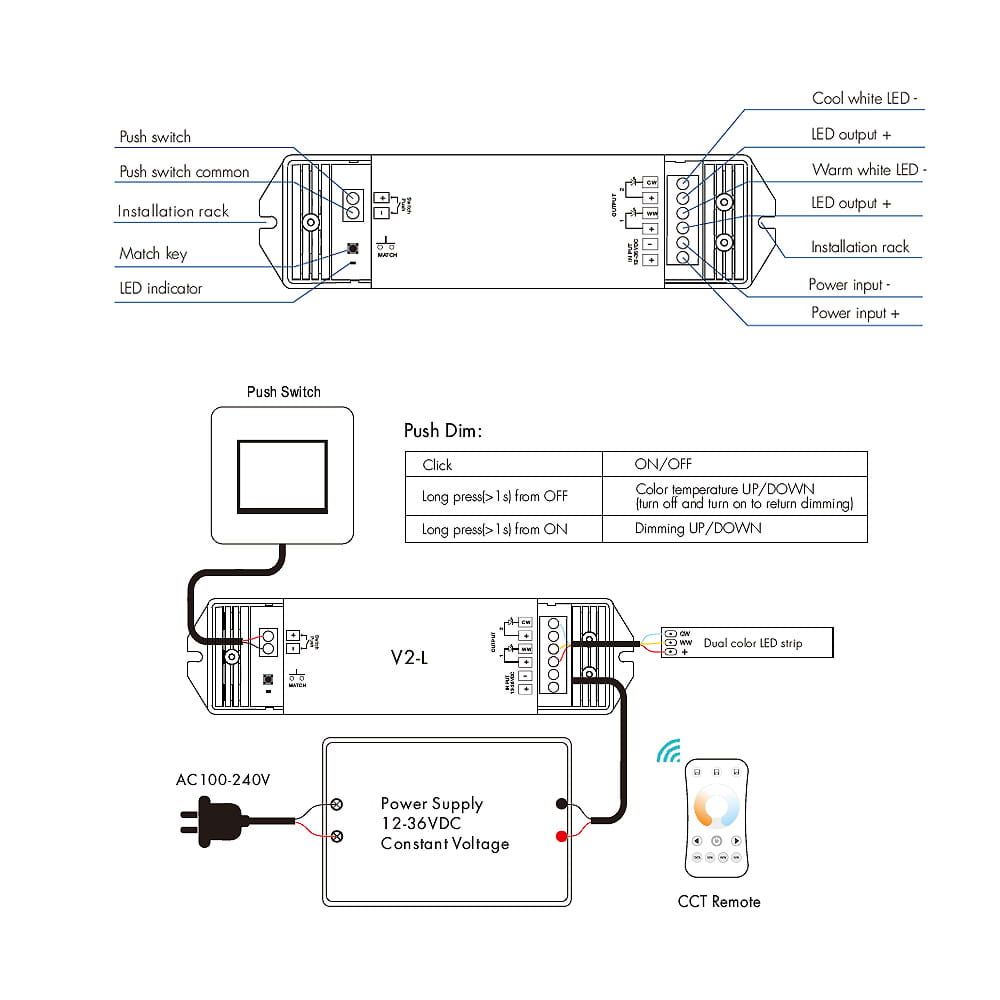

- Dodatkowe wejście dla przycisku zwiernego umożliwiające pełne sterowanie równoznaczne z pilotem LED
- Współpraca poprzez sieć Wi-Fi (wymagany dodatkowy moduł)
- Częstotliwość PWM dla sterownika LED - 2000Hz
- Dodatkowe zabezpieczenia - odwrócona polaryzacja, przeciążeniowe, zwarciowe
- Wykres ściemniania - liniowy
- Kompaktowa obudowa wraz z otworami do stałego montażu
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Wysoka jakość zastosowanych komponentów
- 5 letnia gwarancja
Poznaj serie produktu - odbiorniki LED ze zwiększoną obciążalnością
Odbiorniki LED ze zwiększoną obciążalnością dedykowane są do większych instalacji bazujących na oświetleniu LED. Kompaktowy rozmiar został zastąpiony większa obciążalnością na wyjściu, przez co względem klasycznej serii odbiorników możemy obsłużyć dużo większy obwód elektroniczny składający się np. z taśmy LED. Odbiorniki do świetlenia ze zwiększoną obciążalnością również mogą się poszczycić wysoką jakością wykonania, które pozywa na długie i bezawaryjnie użytkowanie.
Bezprzewodowa forma komunikacji sterowników LED – eliminacja kluczowych wad
Urządzenia korzystające z bezprzewodowej komunikacji bazującej na drodze radiowej o określonej częstotliwości muszą w pełni precyzyjnie odbierać wysyłany sygnał i przekazywać go na wyjście urządzenia. Niestety sygnał ten często narażony jest na różnego typu zakłócenia wynikające z zewnętrznych czynników przez co zastosowanie większej ilości odbiorników LED było niegdyś kłopotliwe. Rozwiązaniem jakie oferują przedstawione produkty jest niewątpliwie automatyczna synchronizacja sygnału radiowego wraz z jego ponowną retransmisja. Pozwala to na jednoczesne załączanie wielu odbiorników bez efektu opóźnienia. Szczególnie jest to ważne w wielokolorowym oświetleniu LED, gdzie synchronizacja sygnału odgrywa kluczową role w ustalonych programach dynamicznych. Retransmisja natomiast zwiększa podstawowy zasięg komunikacji, co niewątpliwie zwiększa praktyczność instalacji LED.
Krzywa ściemniania - charakterystyka pracy
Jeśli ściemnianie led miało by być perfekcyjnie wykonane, na pewno realizowane by było przez sterowniki led wykorzystujące ściemniane liniowe. Ten typ ściemniania pozwala na idealne odwzorowanie wartości żądanej - jeden do jeden. Oznacza to iż każdy % natężenia jasności ustalony na urządzeniu nadawczym, będzie widoczny na podłączonym oświetleniu LED.
Odkryj unikalne funkcje sterowników LED
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | odbiornik radiowy |
Typ instalacji | CCT (ze zmienną temperaturą barwową) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo oraz dodatkowo przewodowo (2,4GHz / przycisk zwierny) |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-36V DC |
Maksymalny prąd wyjściowy | 16A |
Ilość wyjść sterownika | 2 wyjścia |
Typ komunikacji | jednokierunkowa |
Częstotliwość PWM | 500Hz |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | liniowa |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | dodatkowe wejście bezpotencjałowe "push switch" |
Zabezpieczenia | odwrócona polaryzacja / zwarciowe / przeciążeniowe |

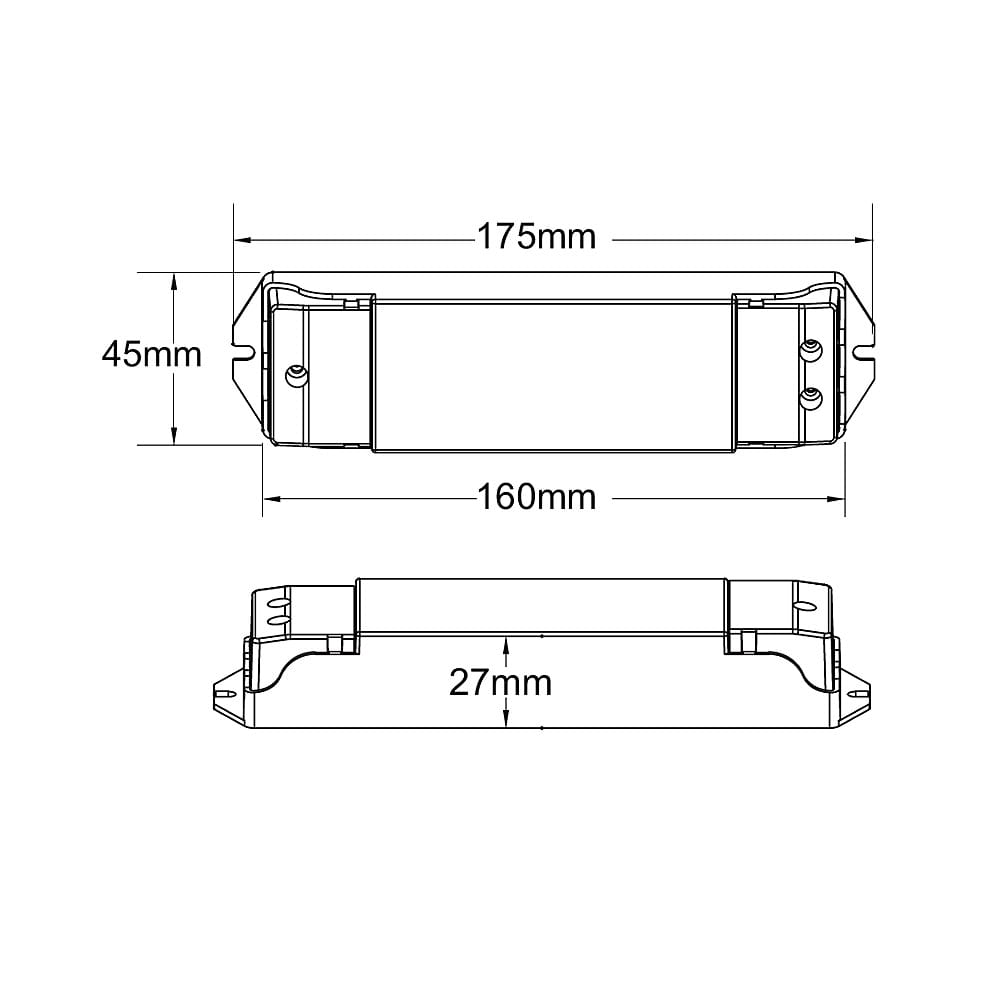

Wymiary | 175 (160) x 45 x 27mm |
Deklaracje i normy bezpieczeństwa | CE, EMC, LVD, RED / EN301 489, EN 62479 / EN60950 / EN300 328 |
Gwarancja producenta | 60 miesięcy |
