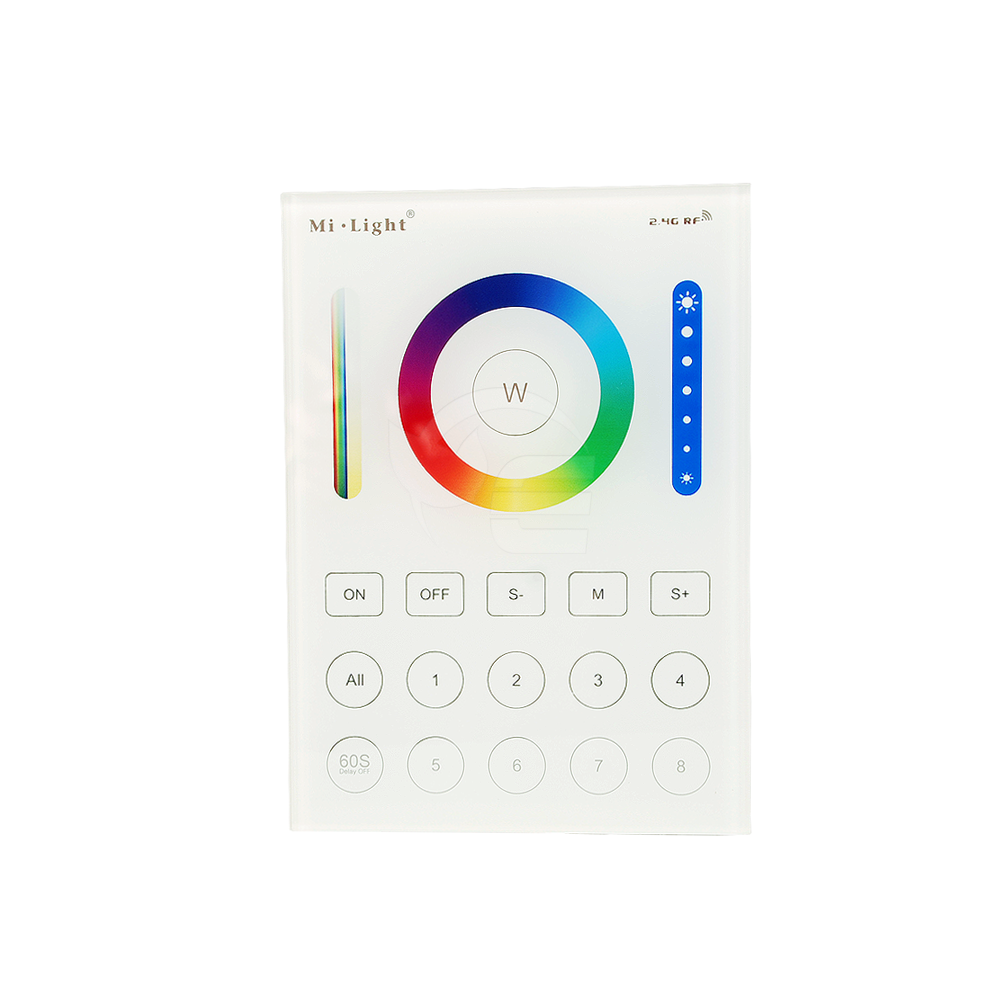

Panel LED naścienny - RGB+CCT - 8 strefowy - 230V / 3V - B8
Opis
Sterownik LED naścienny radiowy - 8 strefowy - RGB+CCT (RGBWW) - Mi-Light, to bezprzewodowy panel naścienny umożliwiający zarządzanie jasnością z możliwością wysterowania danego koloru RGB oraz temperatury barwowej CCT dla urządzeń przystosowanych do instalacji wielokolorowych wraz ze zmienną temperaturą barwową (np. odbiornik/żarówka RGB+CCT). Sterownik pozwala na indywidualny dostęp dla każdej z ośmiu dostępnych stref, które mogą być sterowane poprzez szklany panel naścienny. Pierwotnie sterownik naścienny zasilany jest dwoma bateriami 1,5V AAA lecz poprzez zastosowanie dodatkowego adaptera, uzyskuje on możliwość podłączenia go bezpośrednio do sieci 230VAC. Urządzenie przeznaczone jest do montażu natynkowego bądź podtynkowego w przypadku zastosowania adaptera.
Istotną cechą sterownika jest możliwość zastosowania go do większości instalacji LED, ponieważ urządzenie odbiorcze może zostać przeznaczone do różnego oświetlenia (MONO/ CCT/ RGB/ RGBW oraz RGB+CCT). Dotychczas trzeba było zdecydować czy instalacja miała być jednokolorową bądź wielokolorowa, dlatego skutecznym rozwiązaniem jest zastosowanie panelu naściennego wraz z odbiornikiem LS2.
- MONO - jednokolorowych
- CCT - ze zmienną temperaturą barwową
- RGB - wielokolorowych
- RGB+W - wielokolorowych z dodatkową barwą białą
- RGB+CCT - wielokolorowych z zmienną temperaturą barwową
- Załączanie oraz wyłączenie podłączonego oświetlenia LED
- Załączenie oraz wyłączenie wszystkich stref jednocześnie
- Ściemnianie oraz rozjaśnianie podłączonego oświetlenia LED
- Ściemnianie oraz rozjaśnianie wszystkich stref jednocześnie
- Uzyskanie samej barwy monochromatycznej
- Możliwość wysterowania koloru dla poszczególnych/wszystkich stref
- Możliwość wysterowania temperatury barwowej dla poszczególnych/wszystkich stref
- Dostępne programy dynamiczne zmieniające charakterystykę pracy
- Zmiana szybkości odtwarzanych programów dynamicznych
- Czasowe wyłączenie oświetlenia po upływie 60 sekund
- Osiem stref do wykorzystania
- Pierwotne zasilanie poprzez dwie baterie AAA
- Możliwość uzyskania zasilenia poprzez sieć 230VAC (opcja dodatkowa)
- Zasięg radiowy wynoszący do 30 metrów
- Wydłużenie sygnału radiowego poprzez retransmisje sygnału
- Szklany panel naścienny
- Możliwość rozbudowy instalacji
- Sygnalizacja dźwiękowa
- Delikatne podświetlenie pola dotykowego załączonej strefy
- Budowa przystosowana do montażu natynkowego
Forma komunikacji jaką łączy się nadajnik z odbiornikiem odbywa się poprzez drogę radiową. Sygnał oparty na częstotliwości rzędu 2400-2483.5MHz, pozwala na bezprzewodową pracę instalacji na poziomie 30 metrów w otwartym terenie. Przy zastosowaniu większej ilości urządzeń, możemy stworzyć instalacje LED opartą na nieograniczonym zasięgu, dzięki technologii retransmisji sygnału. Warunkiem takiej pracy jest ulokowanie kolejnego urządzenia odbiorczego w obrębie 30 metrów.
Tabela 1. Programy dynamiczne dla panelu naściennego Mi-Light - B8
Numer | Dla instalacji MONO/CCT | Dla instalacji RGB/RGBW | Zmiana szybkości | Zmiana jasności |
---|---|---|---|---|
1 | Płynne ściemnianie/rozjaśnianie koloru białego | Płynne przejście między wszystkimi kolorami | Możliwa | Możliwa |
2 | Skokowe ściemnianie/rozjaśnianie koloru białego | Płynna pulsacja koloru białego | Możliwa | Możliwa |
3 | Szybkie błyśnięcia koloru białego | Płynne przejście między kolorami RGB | Możliwa | Możliwa |
4 | Płynna pulsacja koloru białego zakończona potrójnym błyśnięciem | Skokowa zmiana siedmiu kolorów | Możliwa | Możliwa |
5 | Brak | Skokowa zmiana losowych kolorów | Możliwa | Możliwa |
6 | Brak | Płynna pulsacja koloru czerwonego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
7 | Brak | Płynna pulsacja koloru zielonego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
8 | Brak | Płynna pulsacja koloru niebieskiego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
9 | Brak | Płynna pulsacja koloru białego zakończona potrójnym błyśnięciem | Możliwa | Możliwa |
Budowa panelu - sterowanie nie było jeszcze tak proste

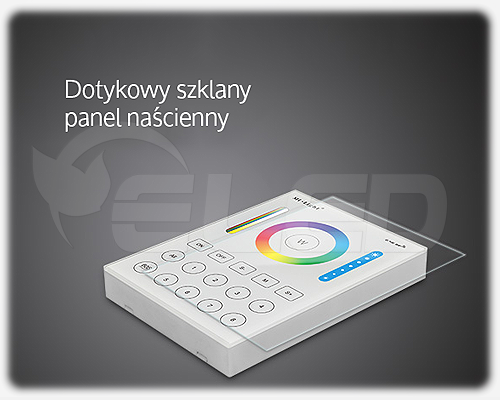

Szklany panel dotykowy - sterowanie przy pomocy dotyku
Szklany panel dotykowy znajdujący się w produktach serii Mi-Light, zapewnia nie tylko estetyczny wygląd wynikający z braku wystających przycisków, lecz również w pełni dotykowy ekran, na którym znajdują się pola dotykowe odpowiadające różnym funkcją w zależności od modelu urządzenia. Ponadto zastosowany szklany panel naścienny, charakteryzuję się dobrą ochroną na różnego rodzaju niewielkie zadrapania, przez co uzyskają Państwo wysoką trwałość przed długi okres czasu.
Całe pomieszczenie w zasięgu dłoni - sterowanie strefami
Niektóre z urządzeń nadawczych serii Mi-Light, udostępniają dostęp do wielu stref, w pełni kontrolowanych poprzez jedno urządzenie. Zastosowanie takiego zabiegu, w znaczny sposób ułatwia posługiwanie się stworzoną instalacją LED w danym pomieszczeniu, umożliwiając przy tym przyszłościowe rozbudowanie oświetlenia w dowolnej chwili, gdy nie potrzebujemy kilku stref w naszej instalacji, wystarczy tylko kolejne ze sparowanie podłączonego odbiornika wraz z oświetleniem LED z naszym urządzeniem odbiorczym do kolejnej ze stref. Ciekawą funkcją jest możliwość zaprogramowania nieograniczonej ilości odbiorników do danej strefy, warunkiem w tym przypadku są już tylko parametry wyjściowe odbiornika.

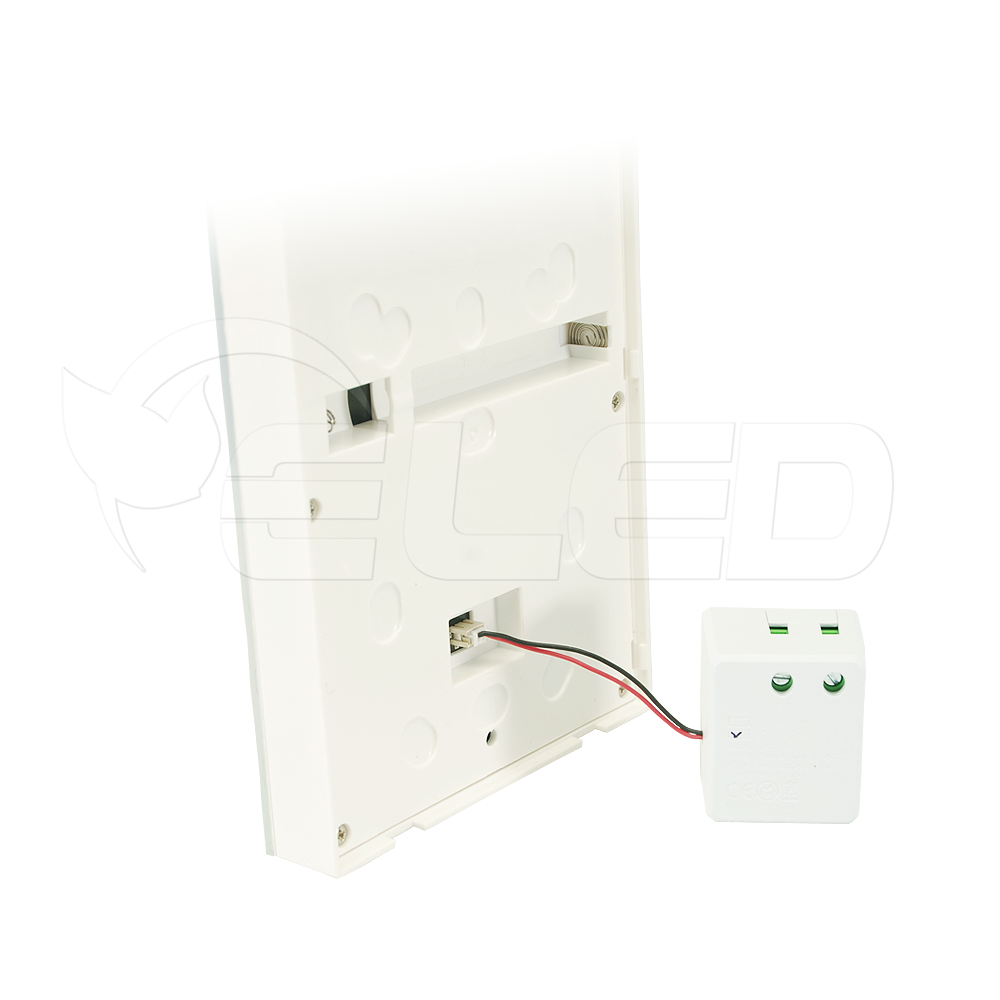

Zasilanie sterownika - nie tylko bateryjne
Panel naścienny LED, umożliwia alternatywną metodę zasilana. Polega ona na zastosowaniu dodatkowego adaptera, który pozwala na doprowadzenie do niego napięcia 230VAC, konwertując tym samym napięcie na wyjściu o wartości 3V, przez co panel naścienny ma doprowadzone napięcie na stałe.
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | panel naścienny |
Typ instalacji | RGB+CCT (wielokolorowa ze zmienną temperaturą barwową) |
System sterowania oświetleniem | PWM |
Sposób sterowania oświetleniem | radiowo (2400-2483.5 MHz) |
Ilość obsługiwanych stref/kanałów | 8 stref |
Napięcie znamionowe | 2x bateria 1,5V AAA (brak w zestawie) |
Typ komunikacji | jednokierunkowa |
Zasięg komunikacji | do 30 metrów w terenie otwartym z możliwością wydłużenia poprzez retransmisje sygnału |
Szklany panel | tak |
Dotykowe przyciski | tak |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | załączenie oświetlenia |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -20 do + 60°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Kolor | biały |
Dodatkowa funkcjonalność/cecha | tryb opóźnionego wyłączenia - 60 sekund |
Wymiary | 106 x 146 x 20 mm |
Deklaracje i normy bezpieczeństwa | CE, RoHs |
Gwarancja producenta | 24 miesiące |
