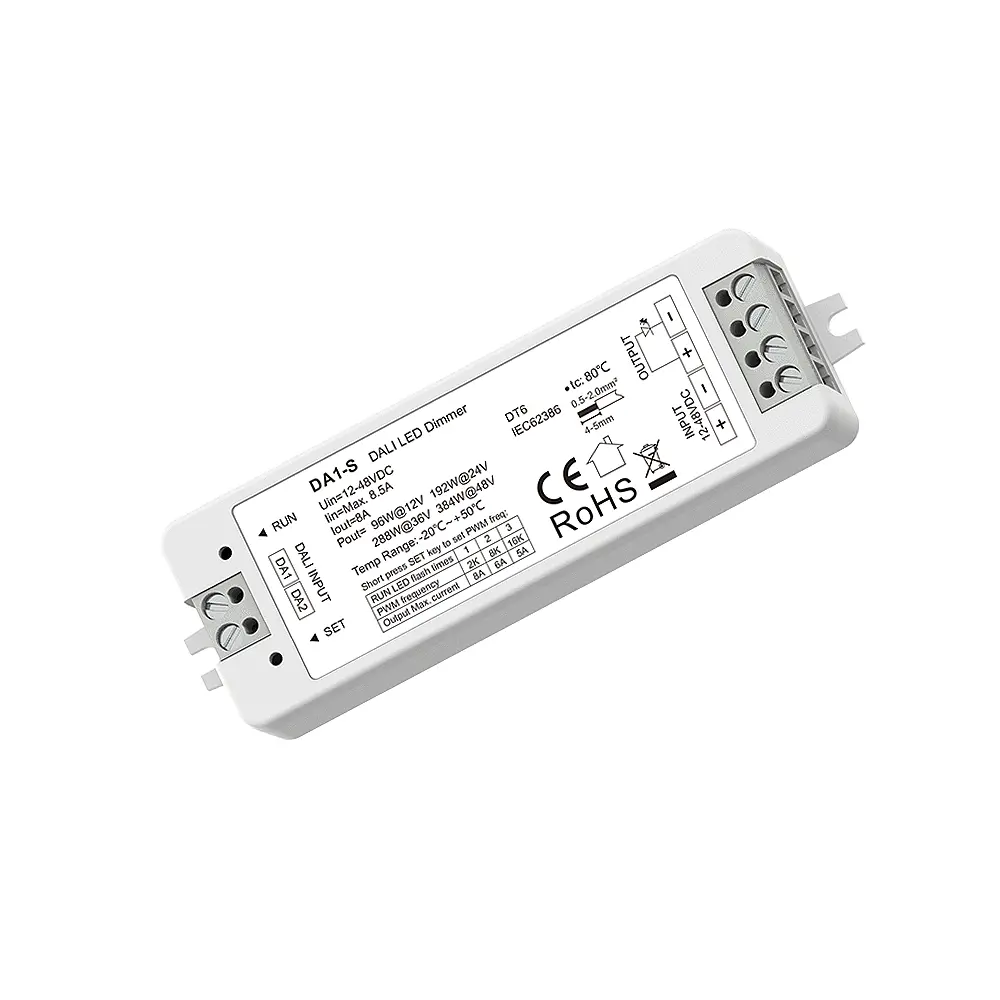

Sterownik LED DALI - Mono - 12-48V DC 8A - DA1-S

Sterownik LED DALI - Mono - 12-48V DC 8A - DA1-S
  • Nowość
Dostępność: dostępny w magazynie
Produkt wysyłamy: do 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 68,44 zł 68.44
zawiera 23.00% VAT, bez kosztów dostawy
Cena netto: 55,64 zł
bez 23.00% VAT i kosztów dostawy
ilość szt.
dodaj do przechowalni
Ocena: 0
Producent: Skydance
Kod produktu: DA1-S

Opis

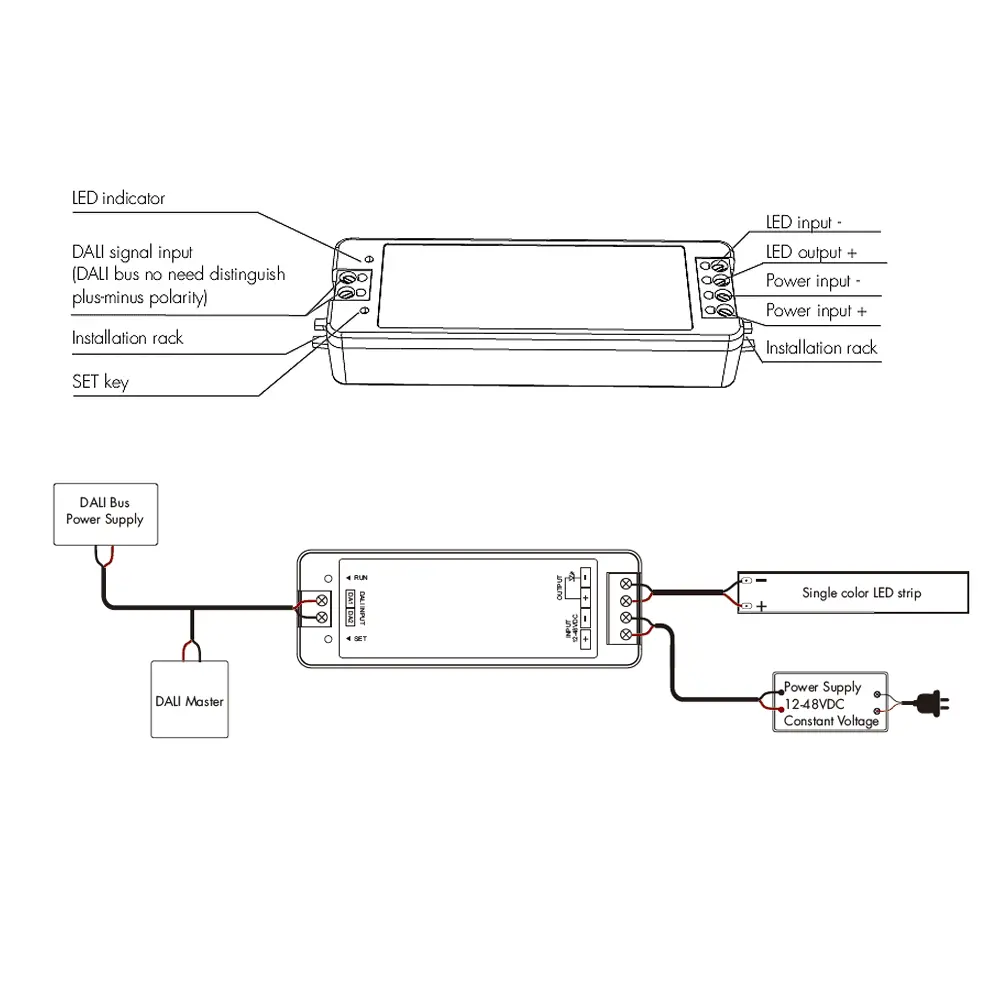

To urządzenie odbiorcze, służące do uzyskania kontroli nad monochromatycznym oświetleniem LED posiadających maksymalny prąd wyjściowy 8A (np. taśma LED monochromatyczna). Odbiornik DA1-S umożliwia dostęp do jednego wyjścia, do którego podłączone oświetlenie może być dowolnie ściemniane oraz rozjaśniane za pomocą systemu sterowania DALI. Podstawową formą komunikacji odbiornika DA1-S jest przewodowe podłączenie z główną magistralą opartą o sieć DALI.



Odbiornik LED został wzbogacony o dodatkowe niezależne wejście na przycisk dzwonkowy umożliwiające ściemnianie/rozjaśnianie przy użyciu przycisku zwiernego. Odbiornik DA1-S wyróżnia się szerokim zakresem napięcia wejściowego oraz wyjściowego rzędu 12-48V oraz płynną pracą ściemniania PWM, którą możemy regulować od 2kHz do 16kHz, co jest niezmiernie ważne dla naszego wzroku. Wysoka jakość wykonania natomiast zapewnia 60-cio miesięczny okres gwarancyjny.



Zastosowanie do instalacji:
  1. DALI jednokolorowych



Cechy sterownika DA1-S

  1. Dedykowany dla instalacji bazującej na systemie sterowania DALI
  2. Jeden kanał do wykorzystania
  3. Zakres napięcia wejściowego/wyjściowego rzędu 12-48V
  4. Maksymalna dopuszczalna obciążalność 8A
  5. Podłączenie przewodowe wykorzystujące sygnał DALI
  6. Do komunikacji wykorzystuje standard IEC 62386-102, IEC 62386-207
  7. Płynna praca ściemniania w zakresie 0-100%
  8. Automatyczne przypisanie kanału DALI
  9. Szereg dodatkowych zabezpieczeń
  10. Możliwość podpięcia przycisku zwiernego
  11. Wykres ściemniania - logarytmiczny
  12. Kompaktowa obudowa wraz z otworami do stałego montażu
  13. Wysoka jakość zastosowanych komponentów
  14. 5 letnia gwarancja



Poznaj serie produktu - Sterowniki DALI

Poznaj serie produktu - Sterowniki DALI

Sterowniki LED DALI, to jasno sprecyzowane urządzenia służące do kontroli oświetlenia LED wykorzystujące cyfrowy system sterowania oparty na sprawdzonej i cenionej na rynku technologii DALI (ang. Digital Addressable Lighting Interface) Produkty z systemu DALI charakteryzują się wspólną siecią (magistralą), do której podłączamy urządzenia odbiorcze. Istotną cechą sterowników DALI jest wysoka synchronizacja wspólnych urządzeń, duże możliwości sterowania oraz spora kompatybilność z uwagi na całą gamę urządzeń współpracujących, w tym nie tylko sterowników do led. Produkty skonstruowane w oparciu o system DALI posiadają wbudowany wyświetlacz LCD, który ukazuje uprzednio ustalony adres, co znaczącą ułatwia dostęp do oświetlenia LED. Niektóre z produktów mogą być również dodatkowo wzbogacone o niezależne sterowanie np. używając wejścia dla przycisku zwiernego..



Krzywa ściemniania - charakterystyka pracy

Krzywa ściemniania - charakterystyka pracy

Ściemnianie logarytmiczne charakteryzuje się nieproporcjonalną zmianą sygnału PWM w stosunku do ustalonej jasności. W rzeczywistości - niskie wartości ściemniania led realizowanego np. poprzez czuły pilot do led czy panel naścienny będą w skokowy sposób widoczne na podłączonym oświetleniu, zwłaszcza przy niskich wartościach. Zgodnie z przedstawioną charakterystyką - przy ustaleniu na ściemniaczu led poziomu jasności 40% - uzyskamy wartość PWM na poziomie ~20%. A więc wykorzystanie 1/5 zakresu poziomu ściemniania dla ściemniacza do LED, podłączone oświetlenie. np. taśma LED, uzyska prawie połowę jasności. Przy wyższych wartościach powyżej 50% ściemnienia logarytmiczne jest dużo bardziej liniowe i płynne. Tak duża rozbieżność na niskich wartościach, wymaga odpowiedniej czułości aby ustalić żądany poziom jasności. Zatem przy tego typu ściemnianiu istotnym jest zastosować dogodny i wysokiej klasy ściemniacz LED.



Parametry techniczne

Typ urządzenia odbiornik radiowy
Typ instalacji MONO (jednokolorowa)
System sterowania oświetleniem DALI
Sposób sterowania oświetleniem przewodowo
Typ wyjść sterownika/ów CV (stało-napięciowe)
Napięcie znamionowe wej/wyj - 12-48V DC
Maksymalny prąd wyjściowy 8A
Ilość wyjść sterownika 1 wyjście
Typ komunikacji dwukierunkowa
Częstotliwość PWM 2kHz/ 8kHz / 16kHz (możliwość wyboru)
Krzywa ściemniania logarytmiczna
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V powrót do zapamiętanych ustawień
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika tak
Temperatura pracy od -20 do + 50°C
Klasa szczelności IP20
Montaż nawierzchniowo
Dodatkowa funkcjonalność/cecha dodatkowe wejście zwierne "push switch"
Zabezpieczenia przeciążeniowe / termiczne
Wymiary 97 x 33 x 18 mm
Deklaracje i normy bezpieczeństwa CE, LVD / EN 61347-1:2015+A1:2021 / EN 61347-2-13:2014+A1:2017
Gwarancja producenta 60 miesięcy
