Włącznik bezdotykowy do oświetlenia LED - 12-48V DC 8A - bistabilny - E1-L+EB(C)
Opis

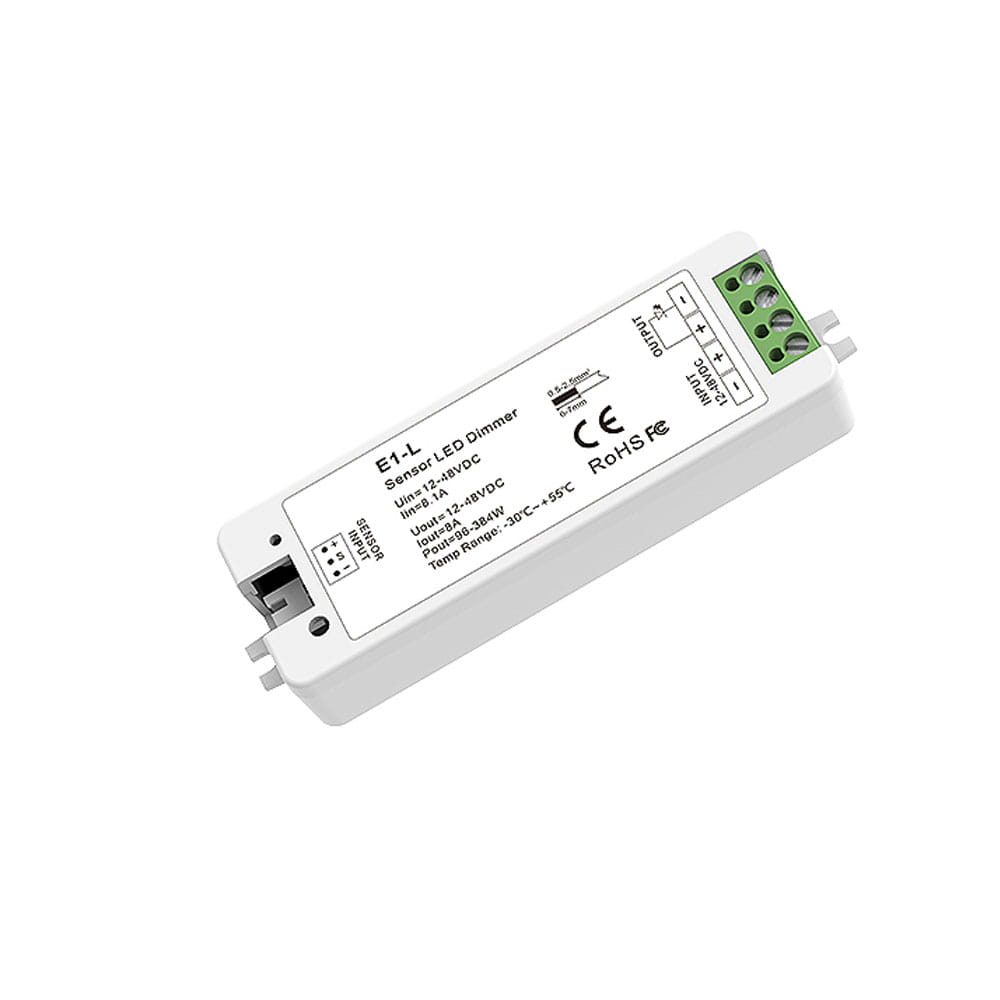

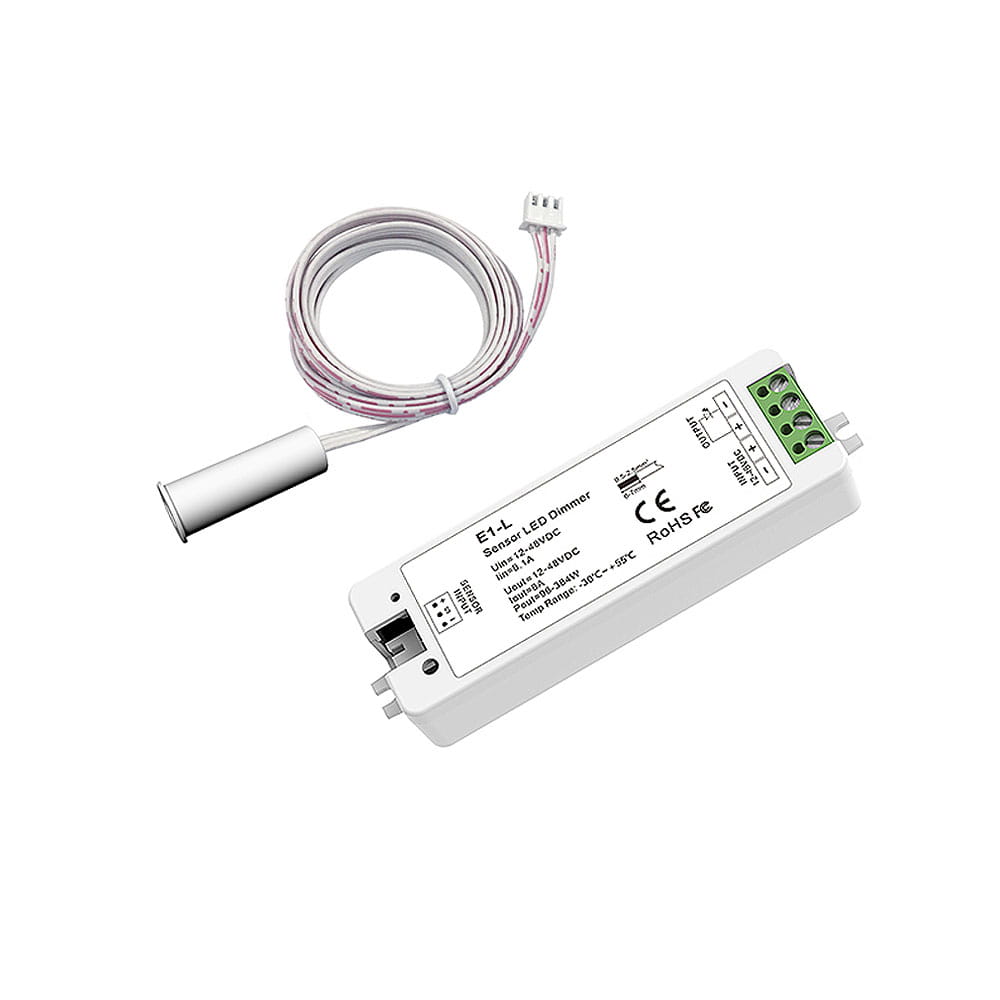

Włącznik bezdotykowy do oświetlenia LED - 12-48V DC 8A - bistabilny - E1-L+EB(C), to zestaw składający się z wyłącznika bistabilnego do którego podłączane jest źródło światła o napięciu znamionowym 12-48VDC oraz sondy bezdotykowej wykrywającej zmiany ruchu wykonywane naszą dłonią poprzez zbliżenie jej w pobliżu diod IR. Urządzanie to pozwala na załączanie oraz wyłączanie podłączonego oświetlenia np. taśmy LED przy przerwaniu wiązki podczerwieni w zasięgu 8cm od sensora

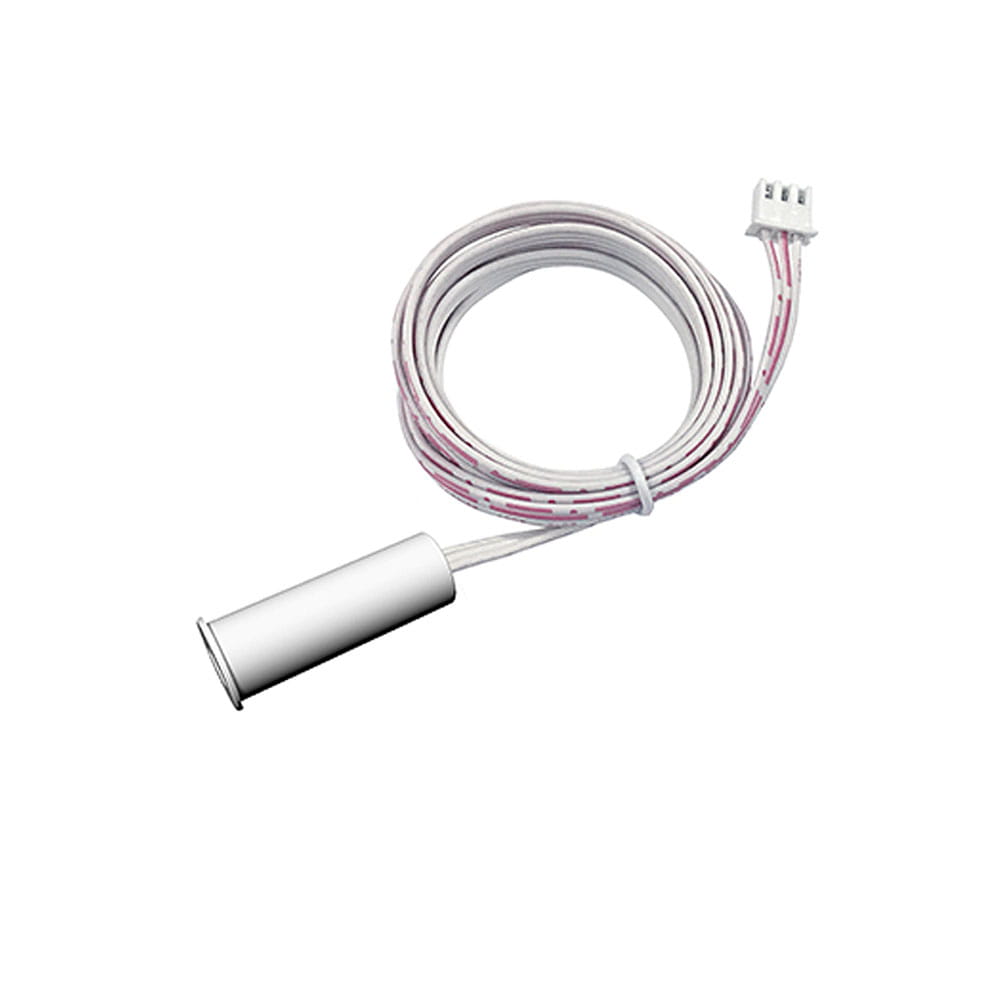

Włącznik E1-L+EB(C) posiada niewielką sondę IR, która może być zamontowana w większości płyt meblowych poprzez wykonanie otworu o średnicy 13mm. Atutem czujnika jest również wąski kąt detekcji rzędu 15-30 stopni, którego zasięg wynosi około 8cm. Należy jednak pamiętać by włącznik znajdował się stosunkowo blisko ponieważ długość przewodu sondy wynosi 100cm. Sonda (czujnik) na wejściu posiada specjalny wtyk, który wpinamy bezpośrednio do gniazda włącznika.
Wyłącznik bezdotykowy LED pracuje w trybie bi-stabilnym, który cechuję się następująca zasadą działania:
- Pierwszy ruch ręką w odległości 8cm od sensora : załącza podłączone oświetlenie LED
- Drugi ruch ręką w odległości 8cm od sensora : wyłącza podłączone oświetlenie LED
- Przeznaczony dla meblowego oświetlenia LED
- Szeroki zakres napięcia wejściowego/wyjściowego 12-48V
- Spora obciążalność na wyjściu urządzenia 8A
- Sterowanie przy użyciu gestu - ruch dłoni w pobliżu czujnika
- Praca w trybie bistabilnym
- Zasięg detekcji czujnika około 8cm
- Kąt detekcji czujnika w zakresie 15-30 stopni
- Sonda przeznaczona do wpustowego montażu
- Niewielka średnica czujnika 13mm
- Wysoka jakość zastosowanych komponentów
- Certyfikat zgodności EU-RED (RED Radio Equipment Directive)
- Okres gwarancyjny wynoszący 5 lat
Pliki do pobrania:
Parametry techniczne
Typ włącznika | bezdotykowy |
Napięcie zasilania | 12-48V DC |
Maksymalna obciążalność prądowa | 8A |
Maksymalna moc wyjściowa | 96-384W |
Tryb pracy | bistabilny |
Sposób detekcji - rodzaj załączania | ruch ręką |
Zakres detekcji | do 80mm |
Zastosowanie | do wewnątrz pomieszczeń |
Przeznaczenie | do załączania/wyłączania instalacji LED |
Zachowanie po odłączeniu zasilania zewnętrznego | powrót do poprzedniego ustawienia |
Temperatura pracy | -30°C do +55°C |
Klasa szczelności | IP20 |

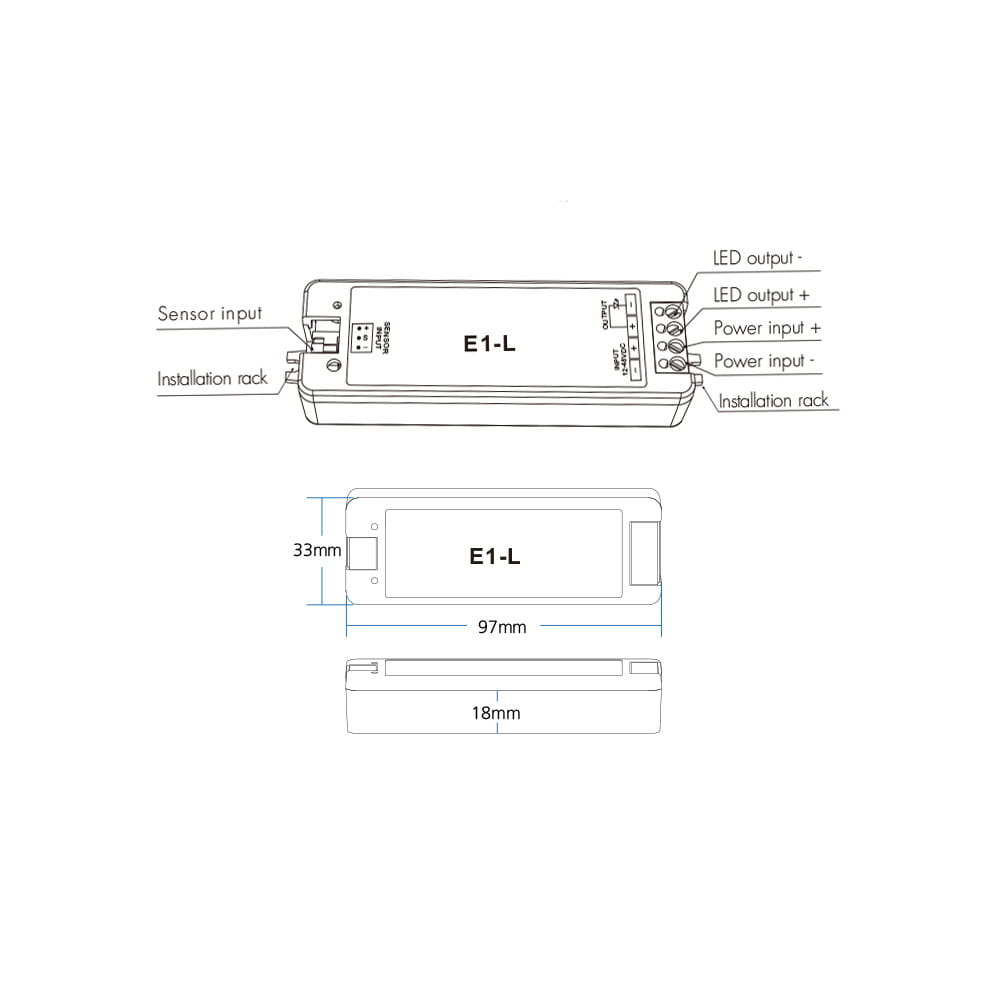

Wymiary (długość/szerokość/wysokość) | 97mm x 33mm x 18mm |

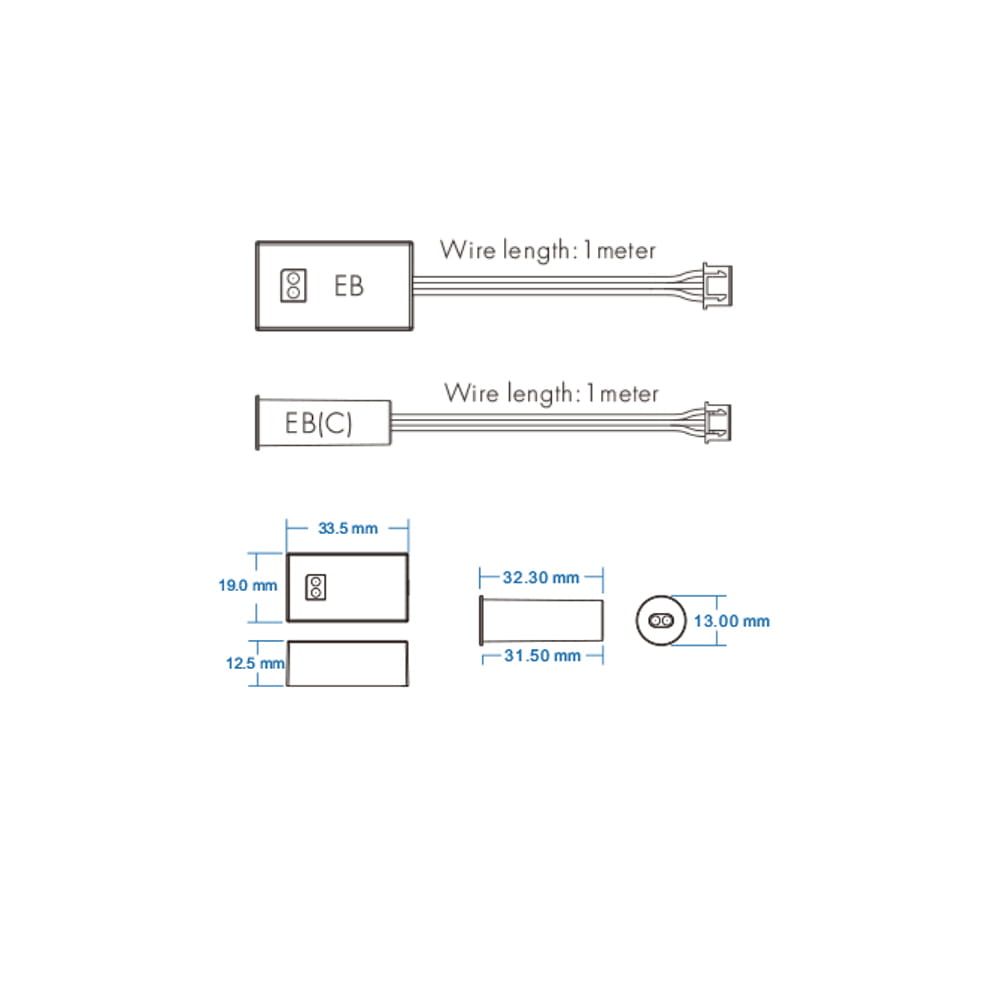

Wymiary sensora (długość/szerokość/wysokość) | 32,3mm |
Średnica sensora | 13mm |
Montaż | w płycie meblowej przez wykonanie otworu montażowego |
Długość przewodów | 1000mm |
Zakończenie przewodów | wtyk / gniazdo (plug & play) |
Kolor | biały |
Deklaracje | CE, EMC, LVD, RED - ETSI EN 301 489-1 V2.2.3 ETSI EN 301 489-17 V3.2.4, EN 62368-1:2020+A11:2020, ETSI EN 300 328 V2.2.2, |
Gwarancja | 60 miesięcy |
