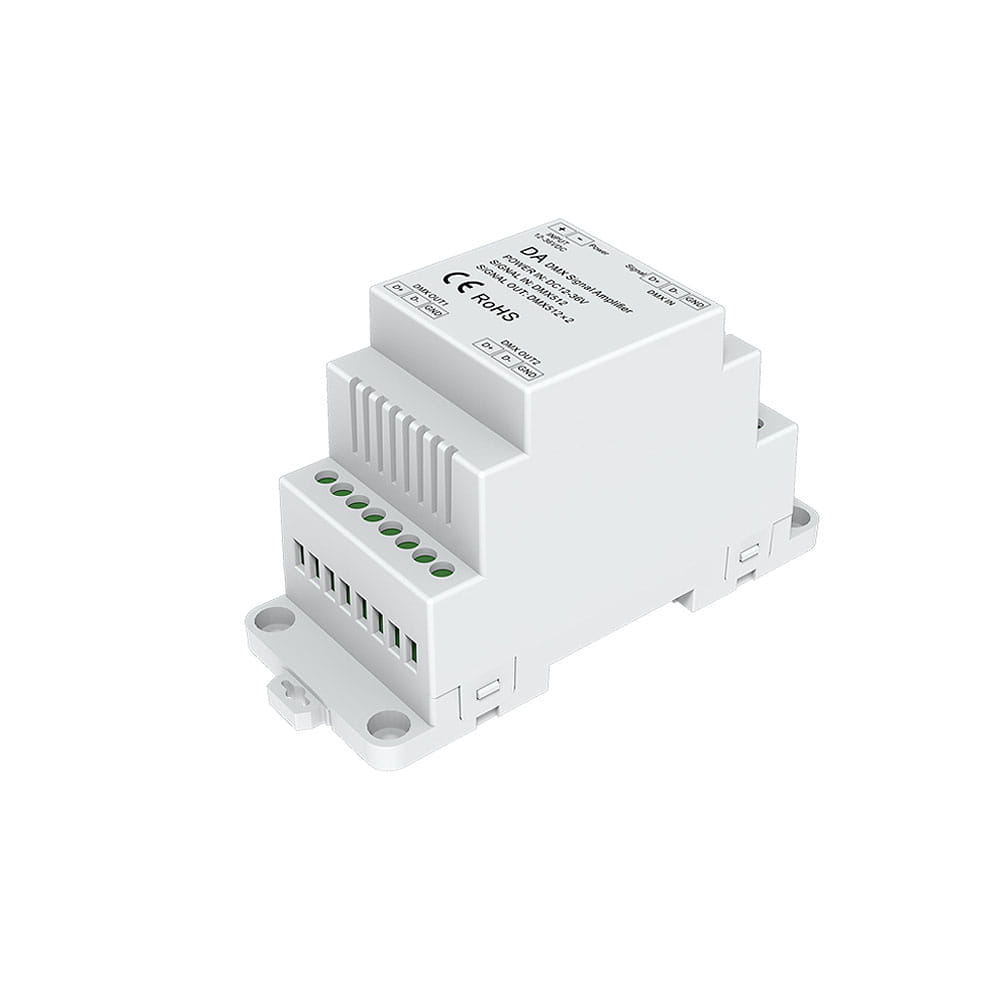

Wzmacniacz sygnału DMX512 - 12-36 VDC - 1 kanał na 2 kanały - na szynę DIN - splitter DMX - DA(W)
Opis
Wzmacniacz sygnału DMX512 - 12-36 VDC - 1 kanał na 2 kanały - Na szynę DIN - Splitter DMX - DA, to urządzenie klasyfikujące się jako wzmacniacz sygnału DMX512 umożliwiający podłączenie dodatkowego kanału dedykowanego dla systemu DMX512. Splitter DMX DA poza rozszerzeniem wyjść, pozwala również zabezpieczyć oraz zwiększyć transmisje przewodowego sygnału DMX512 zapewniając większą stabilność w przypadku większych instalacji opartych na tym systemie. Zasilany jest stałym napięciem 12-36V. Dostęp do dodatkowego kanału realizowany jest poprzez standardowe zaciski śrubowe. W swojej budowie posiada dwie diody sygnalizacyjne - jedna odpowiedzialna za wskazanie poprawności zasilania, natomiast druga odpowiada za wyjścia DMX512. Atutem splittera DMX512 DA jest jego montaż przeznaczony na szynę instalacyjną DIN TH-35. Wysoka jakość zastosowanych komponentów zapewnia pięcioletni okres gwarancyjny.
Urządzenia komplementarne należy zakupić osobno.
Szczegółowa tabela kompatybilności urządzeń Skydance - kliknij i pobierz
- DMX512 z wykorzystaniem sygnału DMX512
Cechy wzmacniacza sygnału DMX512 DA
- Dedykowany dla instalacji składającej się z systemu DMX512
- Rozszerzenie sygnału DMX512 o dodatkowy kanał
- Zwiększa zasięg transmisji dla sygnału DMX512
- Zabezpiecza przed zakłóceniami sygnału DMX512
- Napięcie zasilania rzędu 12-36VDC
- Posiada zabezpieczenie - odwróconej polaryzacji

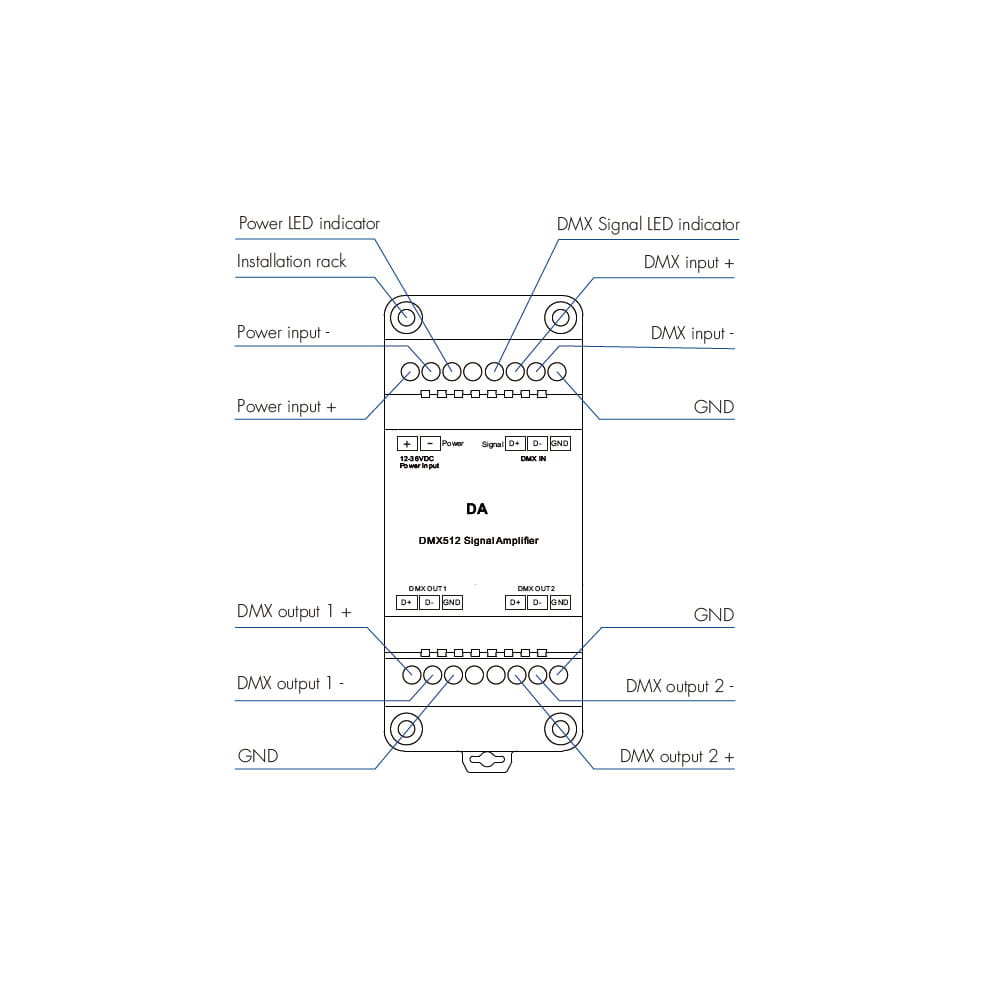

- Wbudowane diody sygnalizacyjne ukazujące poprawność pracy

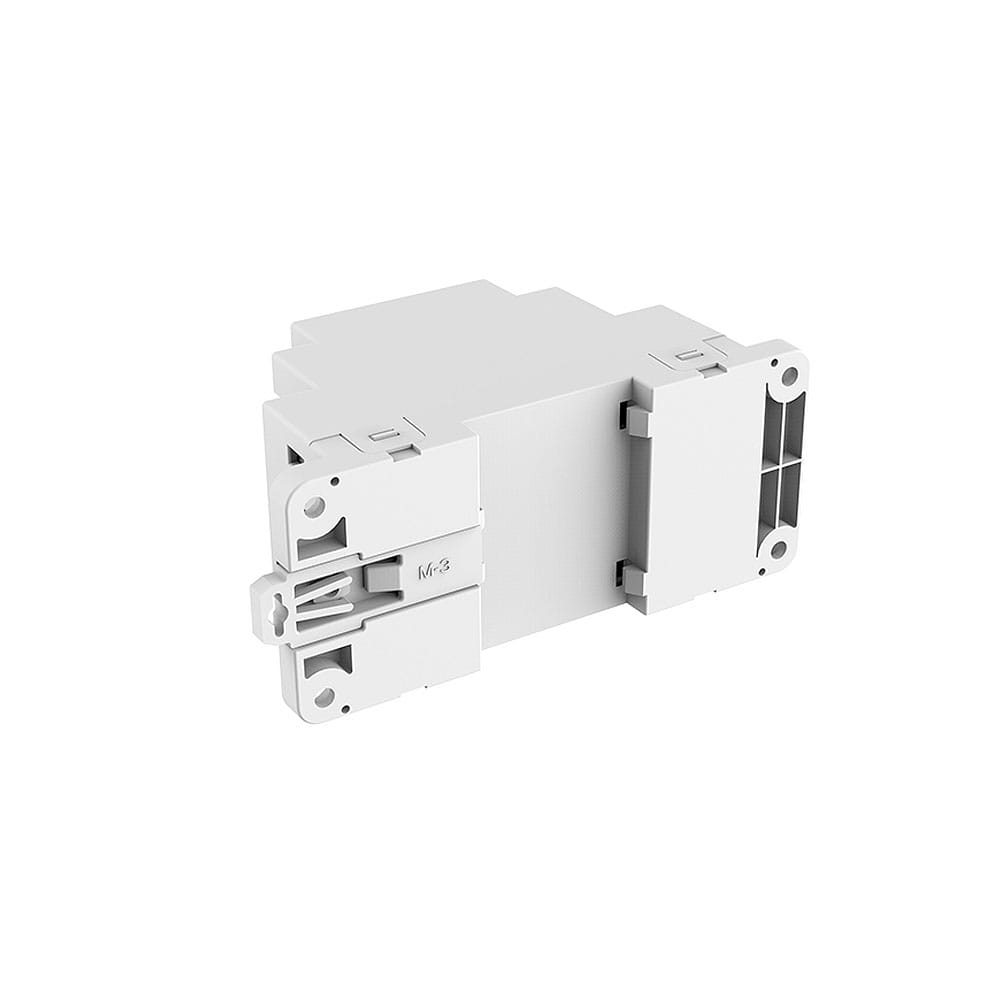

- Montaż na szynę DIN TH35
- Niski pobór mocy
- Wysoka jakość zastosowanych komponentów
- 5 letni okres gwarancyjny
Odkryj unikalne funkcje sterowników LED
Parametr | Wartość |
---|---|
Napięcie zasilania | 12-36VDC |
Sygnał wejściowy | 1 kanał DMX512 |
Sygnał wyjściowy | 2 kanały DMX512 |
Temperatura pracy | -30 do 55 stopni celcjusza |
Zabezpieczenia | odwrócona polaryzacja |
Wymiary | 110mm (35,5mm) x 45mm x 67mm |
Certyfikaty | CE,EMC,LVD |
Normy EMC | EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 |
Normy LVD | EN 61347-1:2015, EN 61347-2-11:2015 |
Gwarancja | 5 lat |
Pliki do pobrania:
Parametry techniczne
Typ urządzenia | kontroler DMX |
Typ instalacji | MONO (jednokolorowa) |
System sterowania oświetleniem | DMX512 |
Sposób sterowania oświetleniem | przewodowo |
Typ wyjść sterownika/ów | CV (stało-napięciowe) |
Napięcie znamionowe | wej/wyj - 12-24V DC |
Maksymalny prąd wyjściowy | 15A |
Ilość wyjść sterownika | 1 wyjście |
Typ komunikacji | dwukierunkowa |
Częstotliwość PWM | 500Hz / 2kHz (możliwość wyboru) |
Poziom ściemniania | 4096 poziomów (płynne) |
Krzywa ściemniania | liniowa / logarytmiczna (możliwość wyboru) |
Zachowanie odbiornika po powrocie braku napięcia zasilania 230V | powrót do zapamiętanych ustawień |
Powrót do poprzednich ustawień przy wyłączeniu z nadajnika | tak |
Temperatura pracy | od -30 do + 55°C |
Klasa szczelności | IP20 |
Montaż | nawierzchniowo |
Dodatkowa funkcjonalność/cecha | wyświetlacz LCD |
Zabezpieczenia | przeciążeniowe / termiczne / zwarciowe |
Wymiary | 170 x 50 x 23 mm |
Deklaracje i normy bezpieczeństwa | CE,EMC,LVD / EN55032:2015, EN61000-3-2:2014, EN61000-3-2:2013, EN55024 :2010/A1:2015 / EN 61347-1:2015 EN 61347-2-11:2015 |
Gwarancja producenta | 60 miesięcy |
