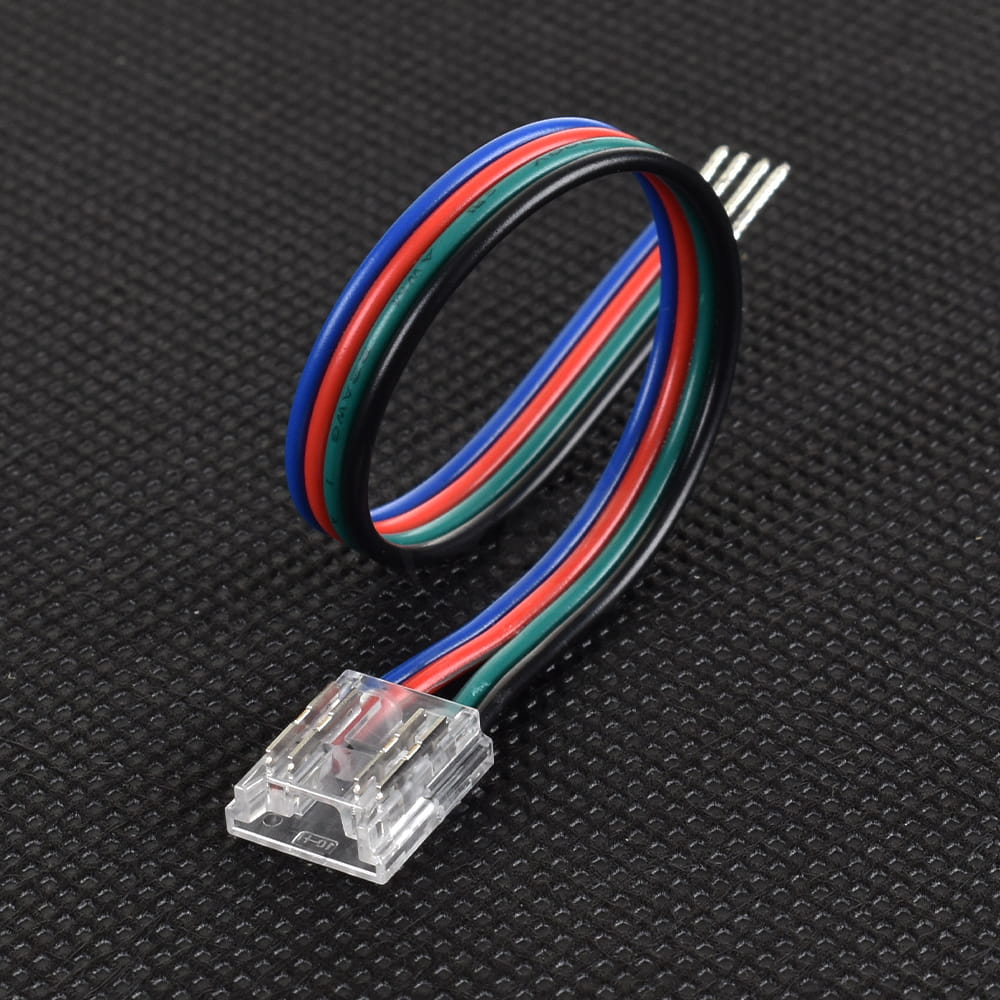

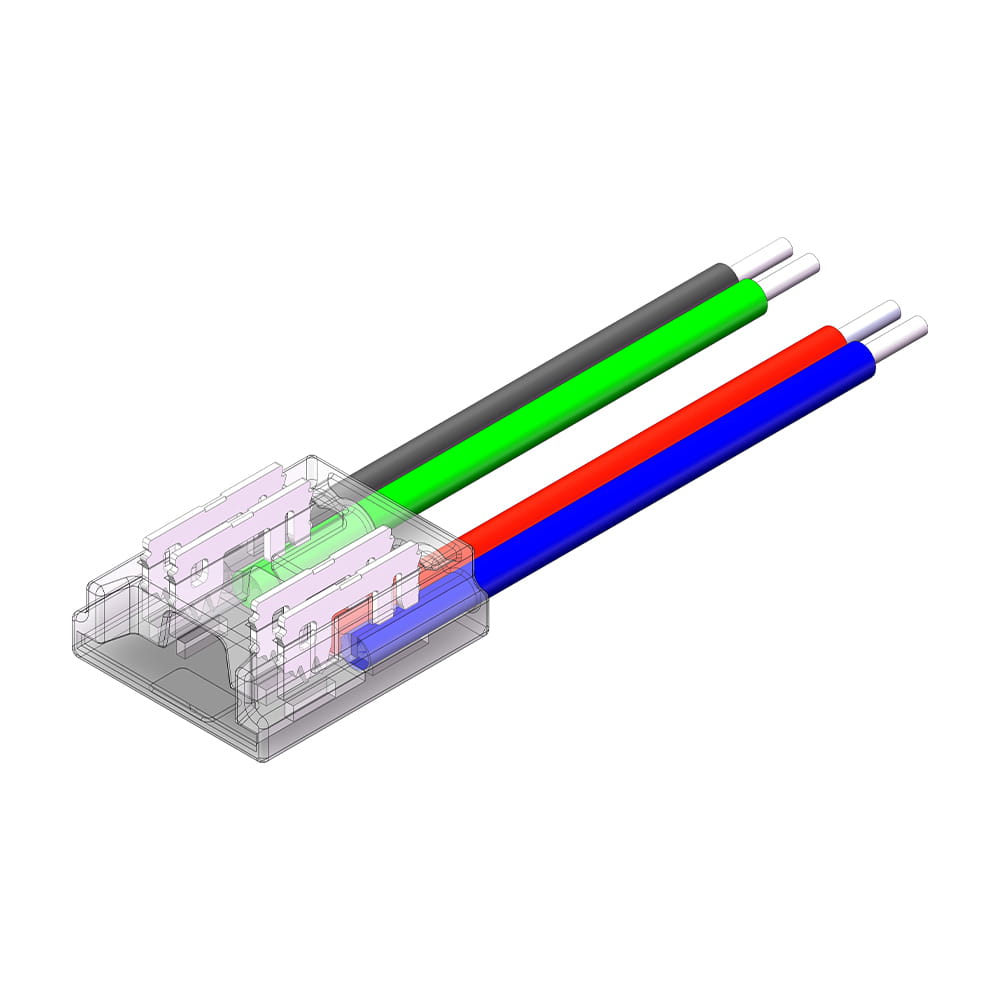

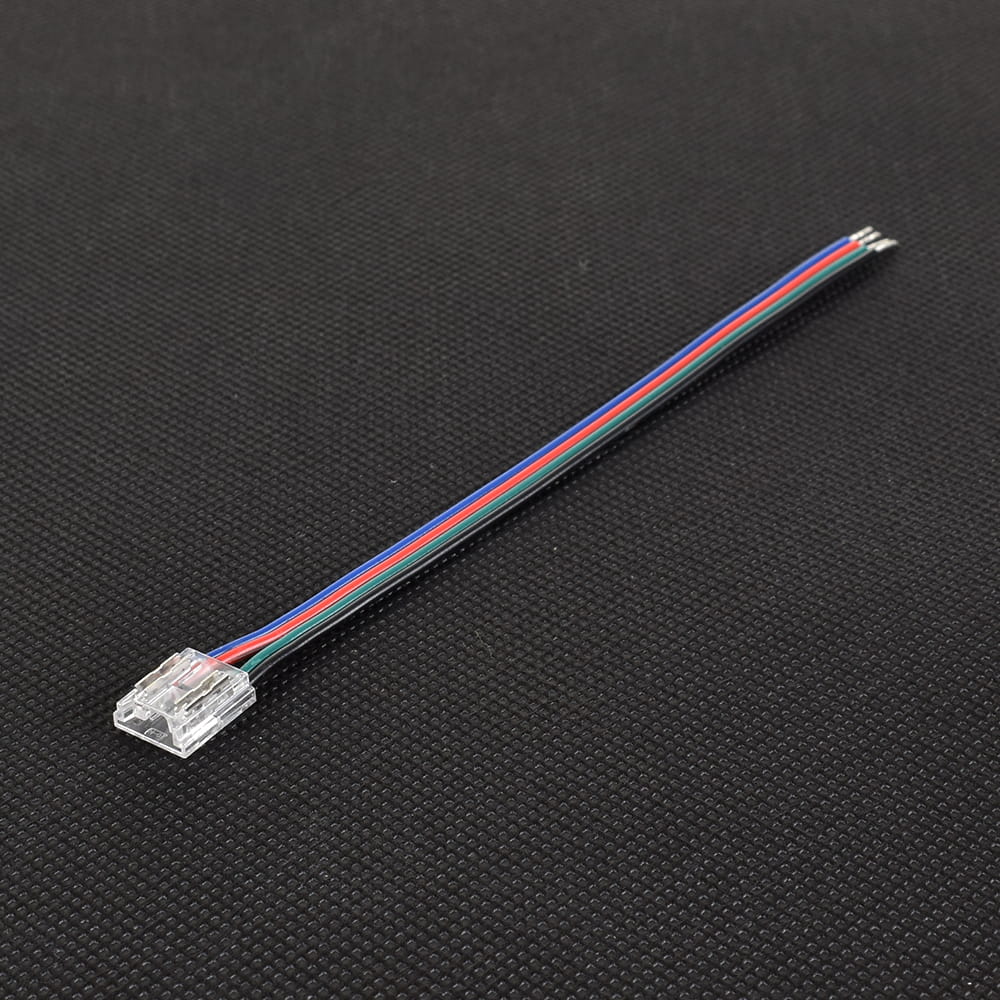

Złącze do taśmy LED - MC - CCT/RGB 10mm - COB - jednostronne z przewodem

Dostępność: chwilowy brak towaru

Cena brutto: 5,65 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

5.65

Cena netto: 4,59 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033895

Opis

Złączka do taśmy LED CCT lub RGB umożliwia podłączenie taśmy LED typu COB o szerokości podłoża 10mm do przewodów zasilających. Dzięki zastosowaniu tego typu złączki możemy w prosty i wygodny sposób podłączyć taśmę LED do dowolnego urządzenia. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm niehermetycznych (IP20) oraz taśm hermetycznych wykonanych w technologii (NANO) natrysku. Złączka nie jest kompatybilna z taśmami hermetycznymi z powłoką silikonową.

Główne cechy złączki:

Kompatybilna z taśmami o diodach LED COB o szerokości PCB 10mm
Do taśm LED (CCT lub RGB)
Stabilne i trwałe połączenie poprzez zacisk
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 4A)
Doskonałe do stosowania w profilach aluminiowych

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

Instrukcja montażu złączki MC MONO 8mm COB/SMD na taśmie LED

1. Przygotuj taśmę LED.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Wsuń taśmę LED do złącza.
4. Strzałka wskazuje miejsce, do którego należy dosunąć taśmę.
5. Użyj szczypiec, aby zacisnąć ostrze (zacisk). Zaciskaj pojedynczo. Uwaga! Czynność ta jest nieodwracalna.
6. Gotowe połączenie.
7. Uwaga! Po zaciśnięciu ostrze może wystawać max. 0.15 mm nad plastikową obudową złączki.

W przypadku zastosowania taśmy LED COB CCT w oferowanym złączu, należy zacisnąć tylko 3 ostrza, zgodnie z padami lutowniczymi.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB
Rodzaj taśmy LED	CCT/RGB
Zastosowanie dla taśm o szerokości FPCB	10mm
Zastosowanie do taśm o klasie IP	IP20 / IP54 / IP65 (wyłącznie w technologii NANO)
Ilość łączonych przewodów	4
Ilość pinów	4
Napięcie pracy	5V-48V DC
Prąd maksymalny	4A
Średnica przewodu	0.32mm²
Długość przewodu	+/- 150mm
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Kolor	transparentny
Stopień ochrony	IP20
Temperatura pracy	-20 do +80 st. C

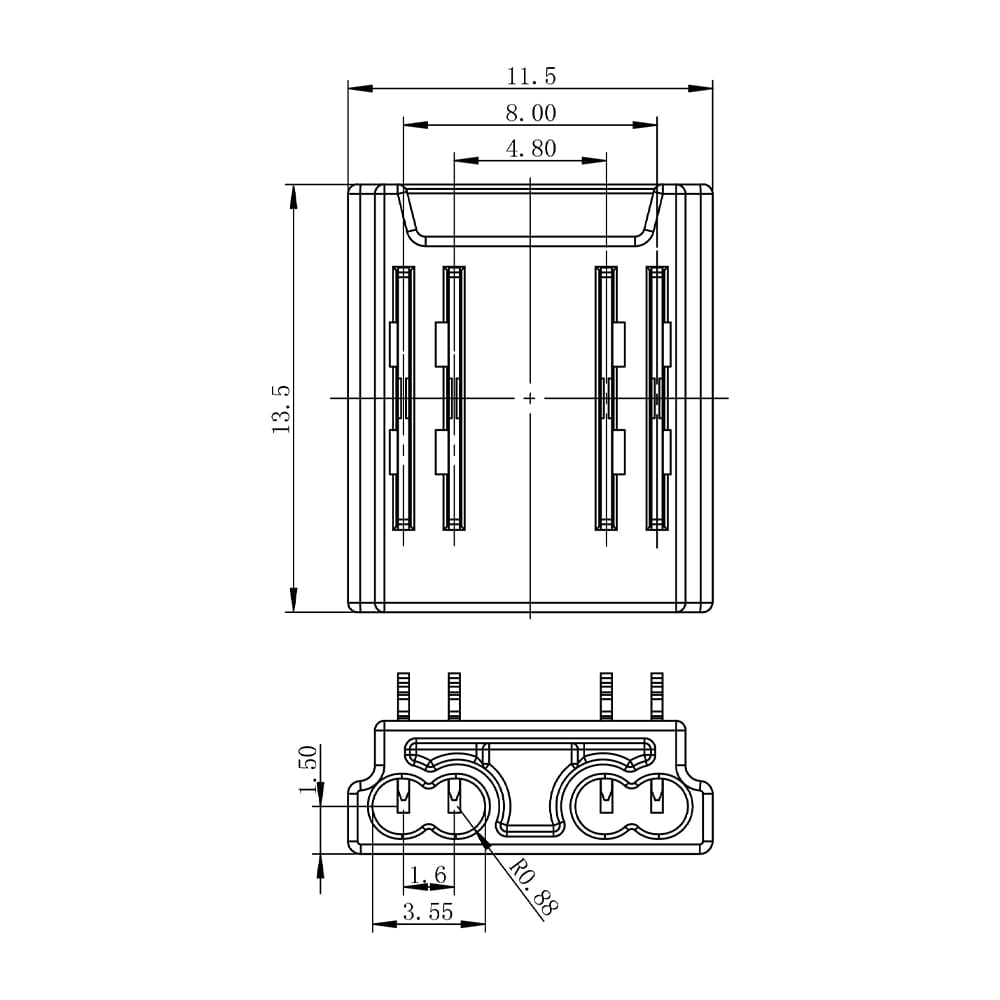

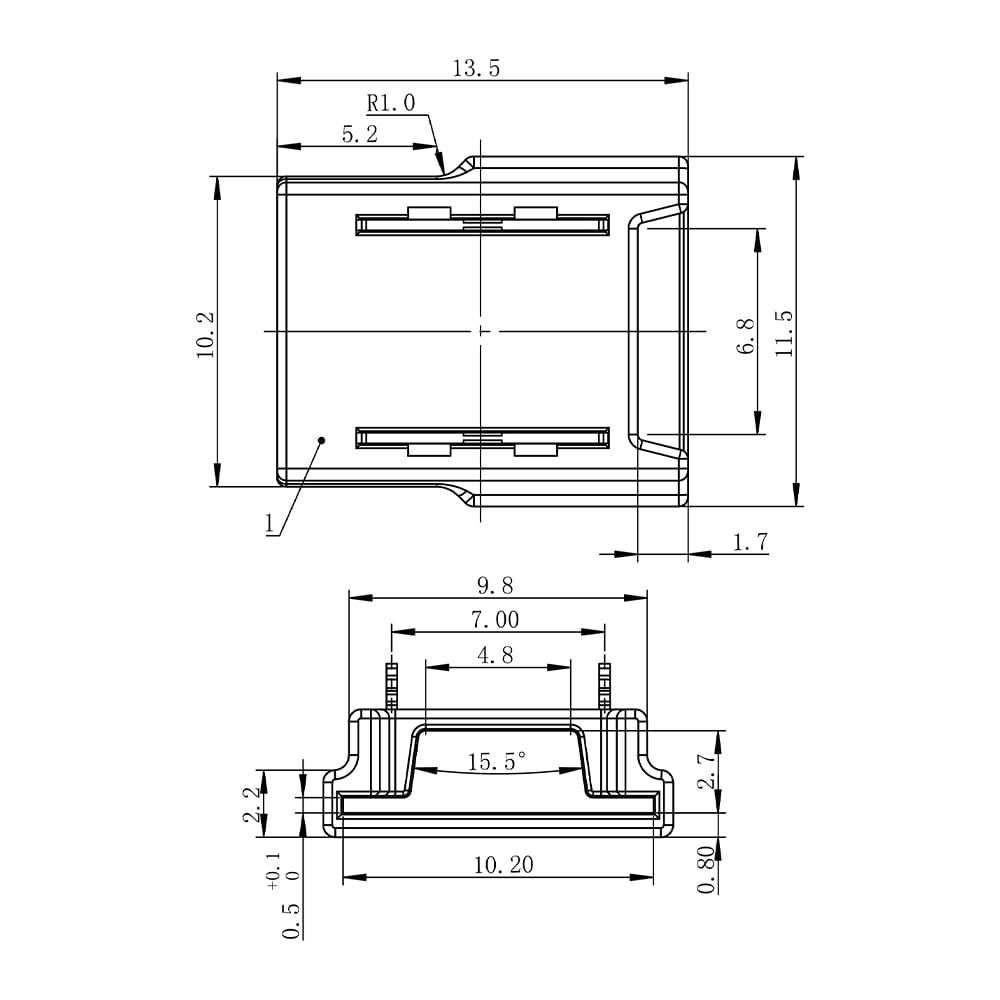

Długość (bez przewodu)	13.5mm
Szerokość	11.5mm
Wysokość	4.3mm
Kod producenta	ED00033895
Kod EAN	5904063166909
