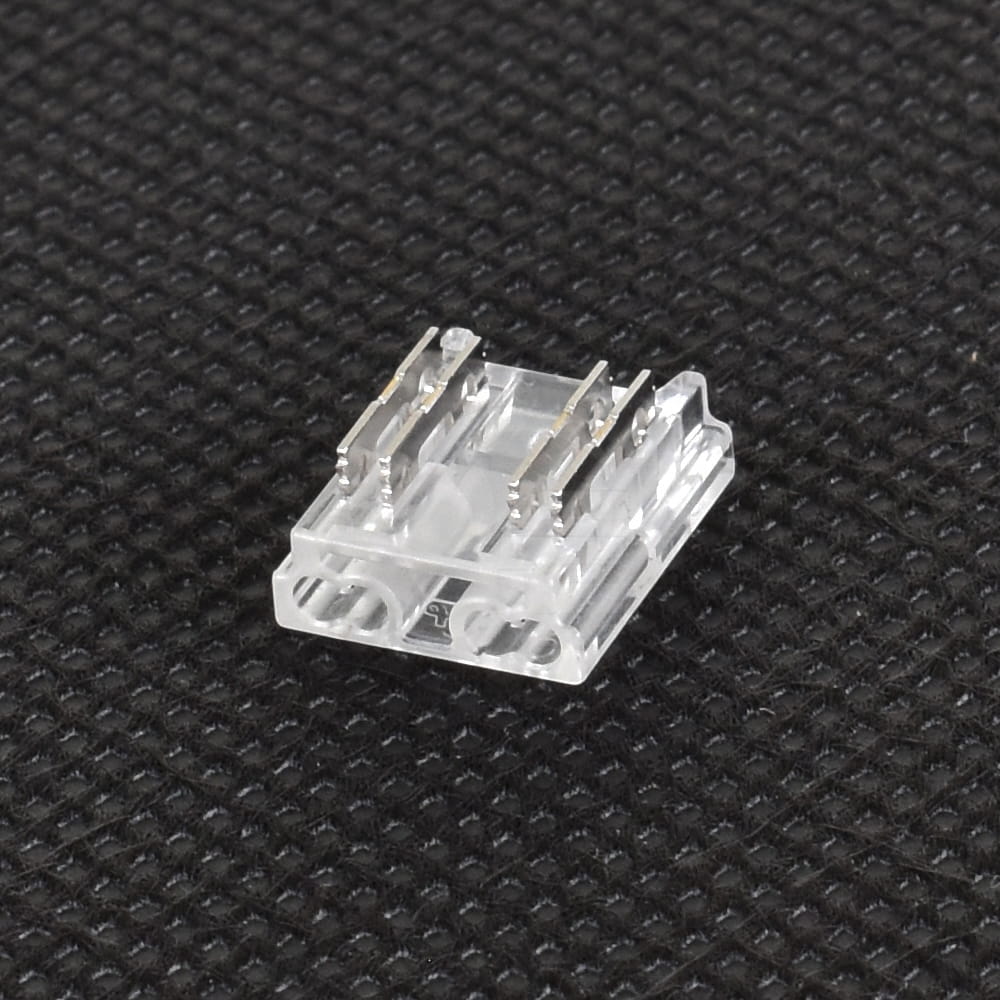

Złącze do taśmy LED - MC - CCT/RGB 10mm - COB - taśma do przewodu

Dostępność: dostępny w magazynie

Produkt wysyłamy: do 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 3,32 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

3.32

Cena netto: 2,70 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033913

Opis

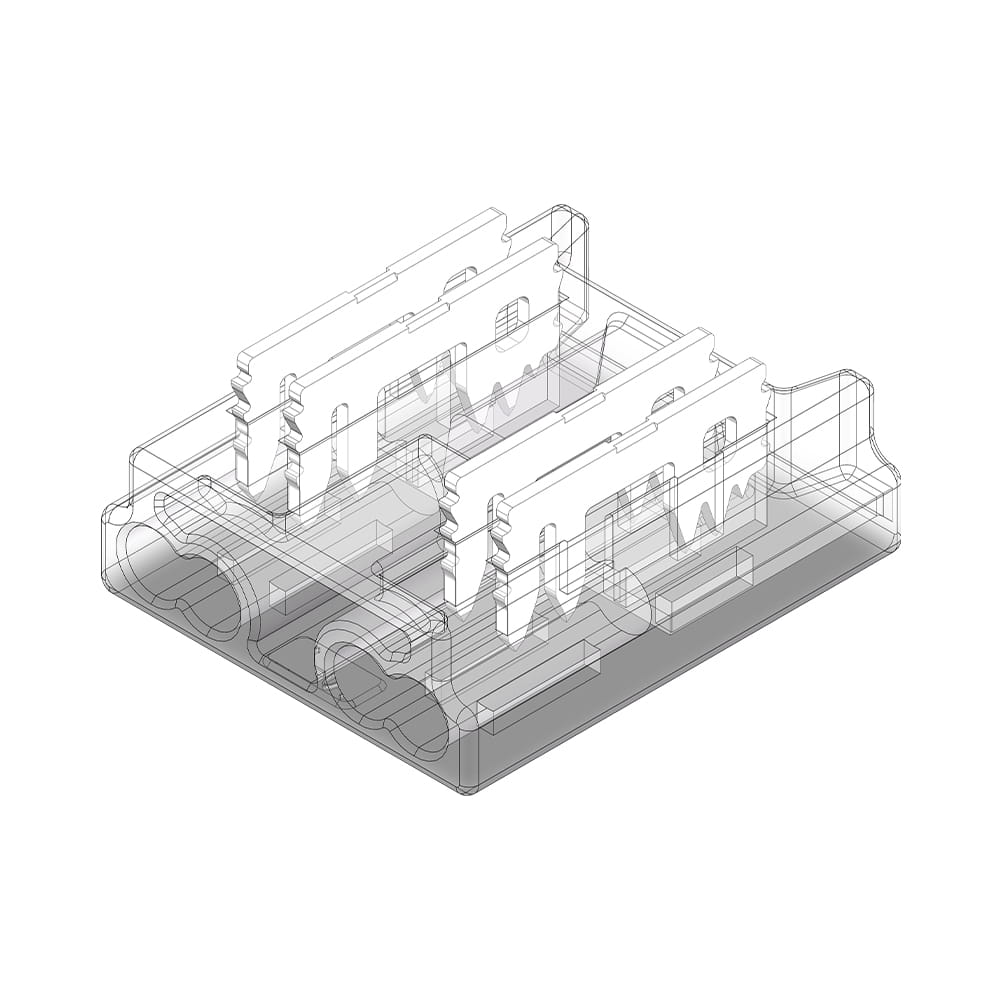

Złączka do taśmy LED CCT lub RGB umożliwia podłączenie taśmy LED typu COB o szerokości podłoża 10mm do przewodów zasilających. Dzięki zastosowaniu tego typu złączki możemy w prosty i wygodny sposób połączyć taśmę LED z własnym przewodem. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm niehermetycznych (IP20) oraz taśm hermetycznych wykonanych w technologii (NANO) natrysku. Złączka nie jest kompatybilna z taśmami hermetycznymi z powłoką silikonową.

Główne cechy złączki:

Kompatybilna z taśmami o diodach LED COB o szerokości PCB 10mm
Do taśm LED (CCT lub RGB)
Stabilne i trwałe połączenie poprzez zacisk
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 6A)
Doskonałe do stosowania w profilach aluminiowych

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

Instrukcja montażu złączki MC MONO 8mm COB/SMD na taśmie LED

1. Przygotuj taśmę LED.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Przygotuj przewody.
4. Wsuń taśmę LED i przewód do złącza z obu stron.
5. Strzałka wskazuje miejsce, do którego należy dosunąć taśmę i przewód.
6. Użyj szczypiec, aby zacisnąć ostrze (zacisk). Zaciskaj pojedynczo. Uwaga! Czynność ta jest nieodwracalna.
7. Gotowe połączenie.
8. Uwaga! Po zaciśnięciu ostrze może wystawać max. 0.15 mm nad plastikową obudową złączki.

W przypadku zastosowania taśmy LED COB CCT w oferowanym złączu, należy zacisnąć tylko 3 ostrza, zgodnie z padami lutowniczymi.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB
Rodzaj taśmy LED	CCT/RGB
Zastosowanie dla taśm o szerokości FPCB	10mm
Zastosowanie do taśm o klasie IP	IP20 / IP54 / IP65 (wyłącznie w technologii NANO)
Ilość pinów	4
Napięcie pracy	5V-48V DC
Prąd maksymalny	6A
Możliwy do zastosowania przekrój przewodu	22AWG / 0.32mm²
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Droga kontaktu z przewodem	kontakt z przebiciem izolacji
Kolor	transparentny
Stopień ochrony	IP20
Temperatura pracy	-20 do +80 st. C

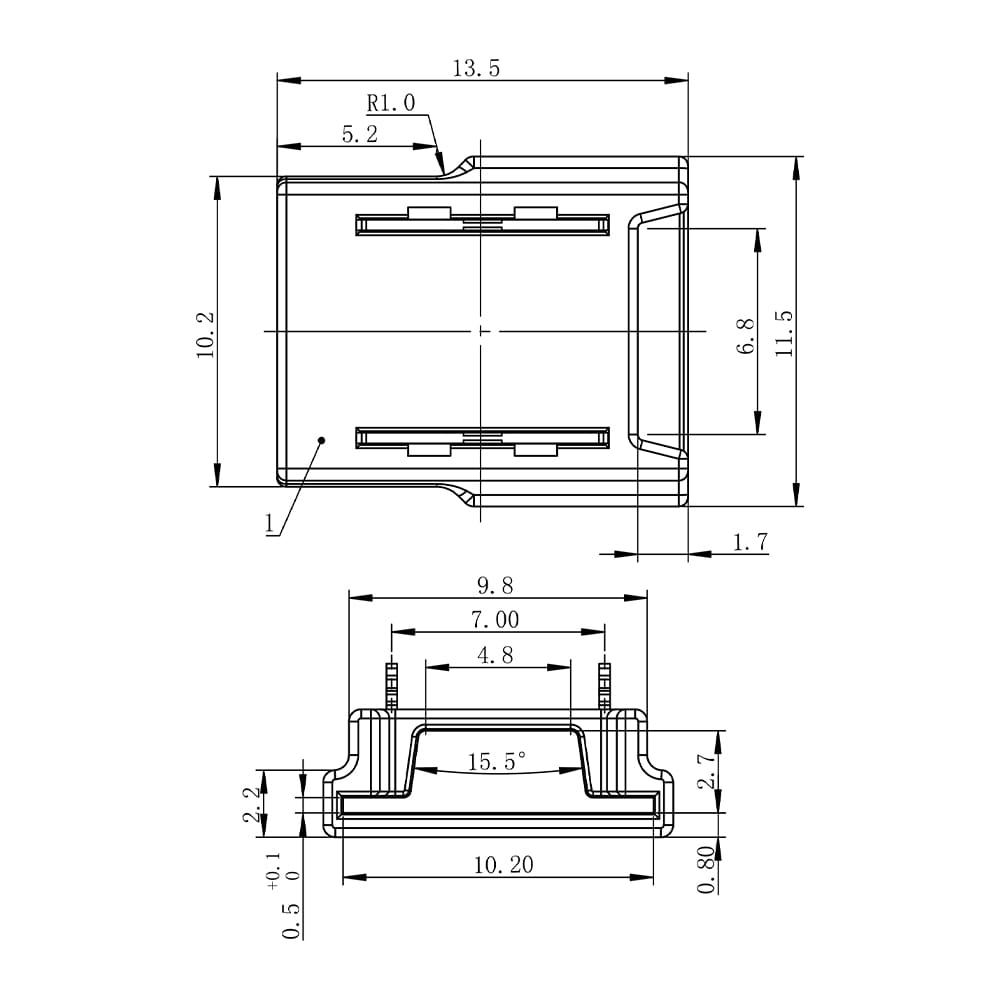

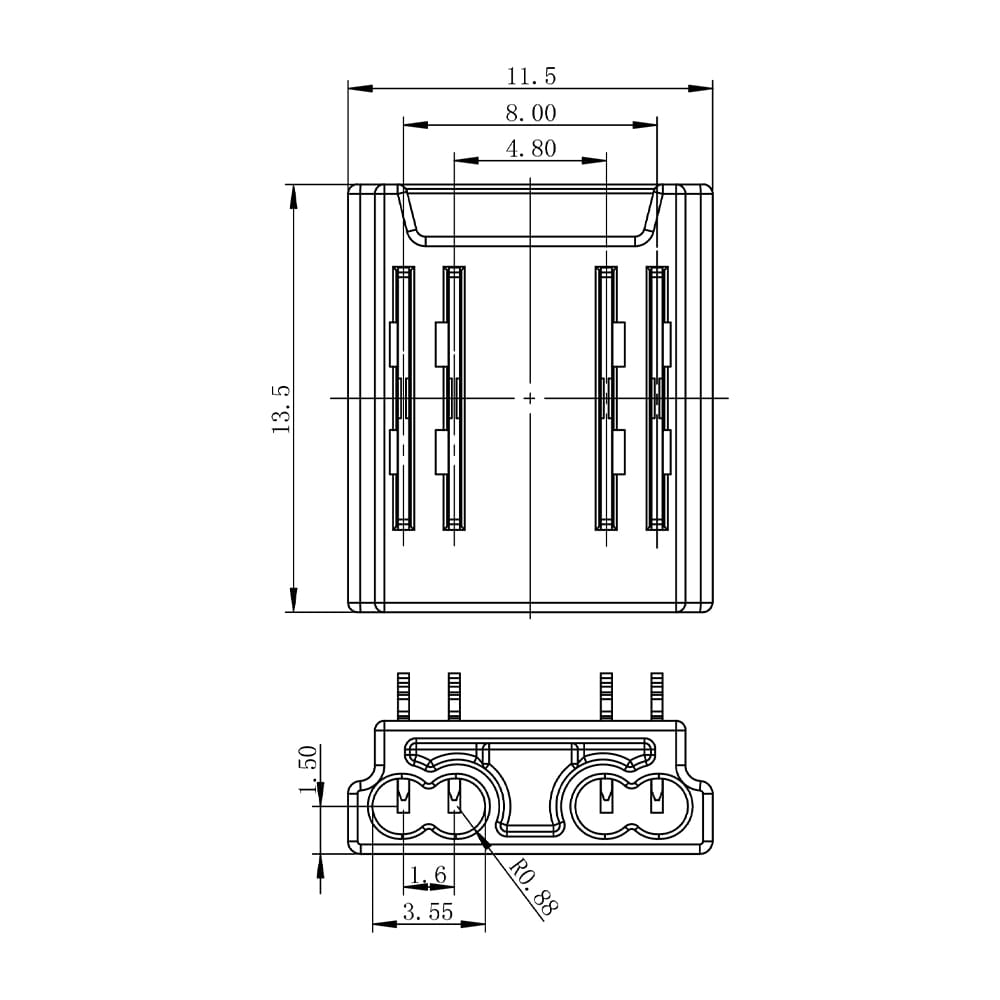

Długość (bez przewodu)	13.5mm
Szerokość	11.5mm
Wysokość	4.3mm
Kod producenta	ED00033913
Kod EAN	5904063166916
