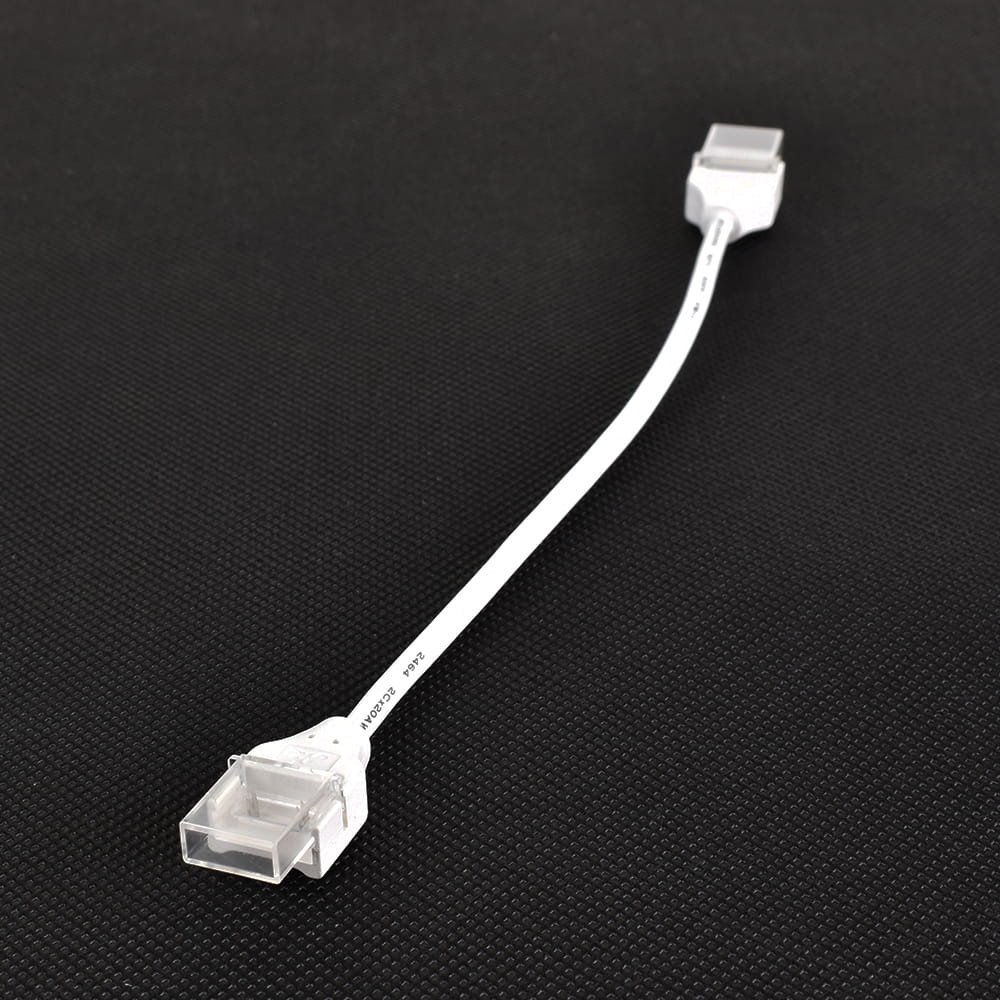

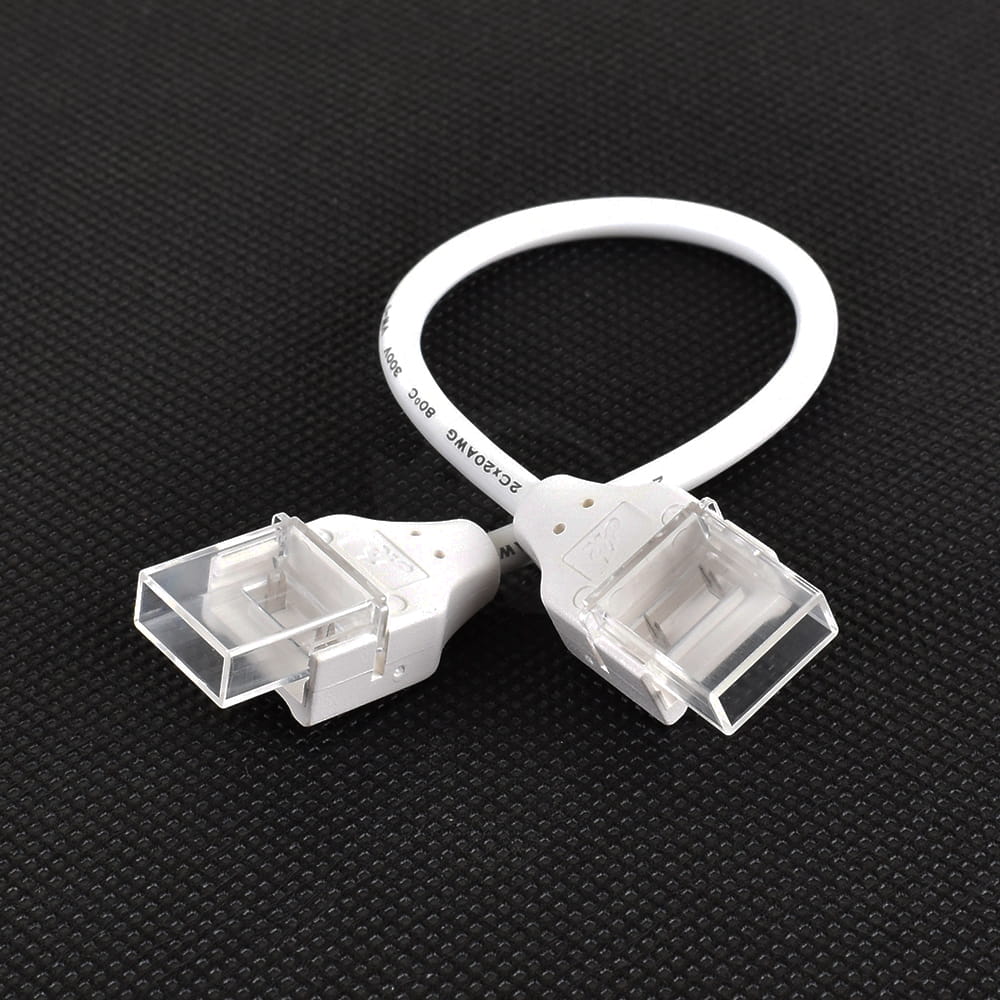

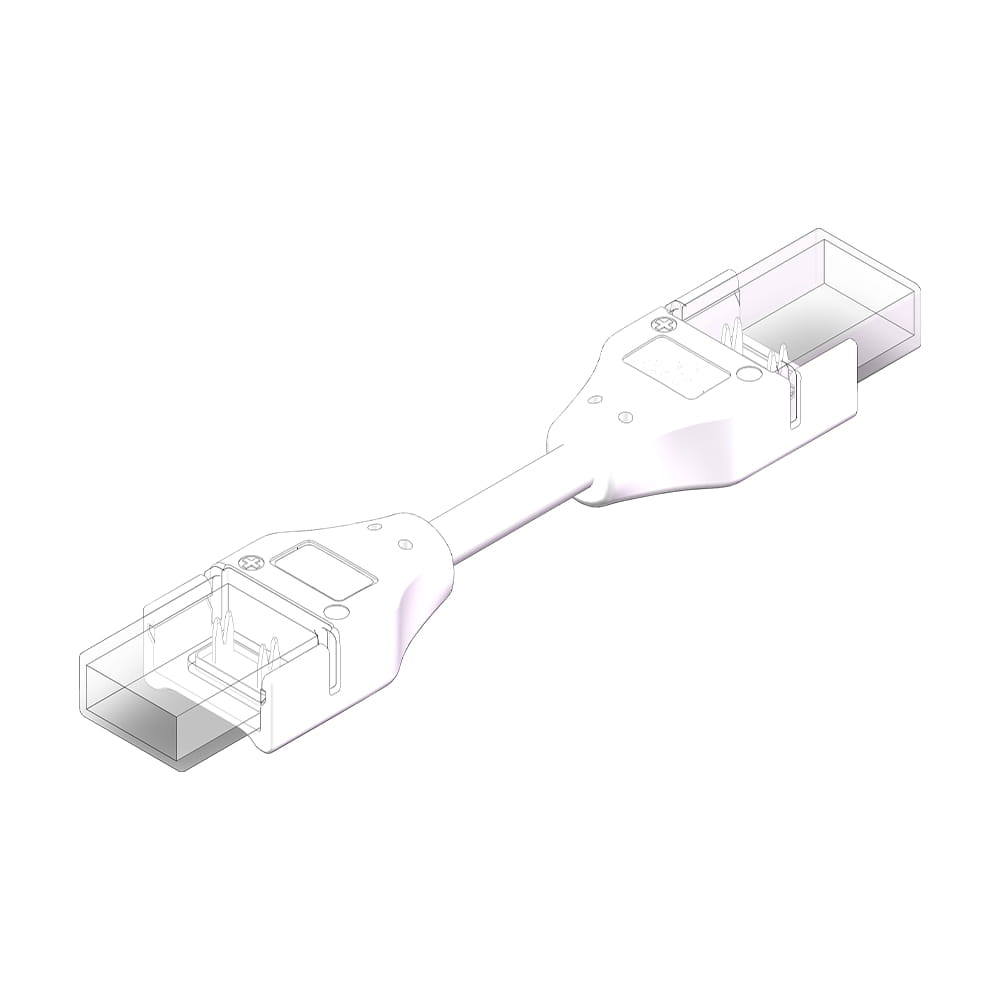

Złącze do taśmy LED hermetycznej - MCWP - MONO 10mm - COB/SMD - dwustronne z przewodem

Dostępność: dostępny w magazynie

Produkt wysyłamy: do 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 14,16 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

14.16

Cena netto: 11,51 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033927

Opis

Złączka do hermetycznej taśmy LED MONO umożliwia podłączenie dwóch taśm LED, bez konieczności lutowania. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm hermetycznych (IP67) z powłoką z kleju silikonowego.

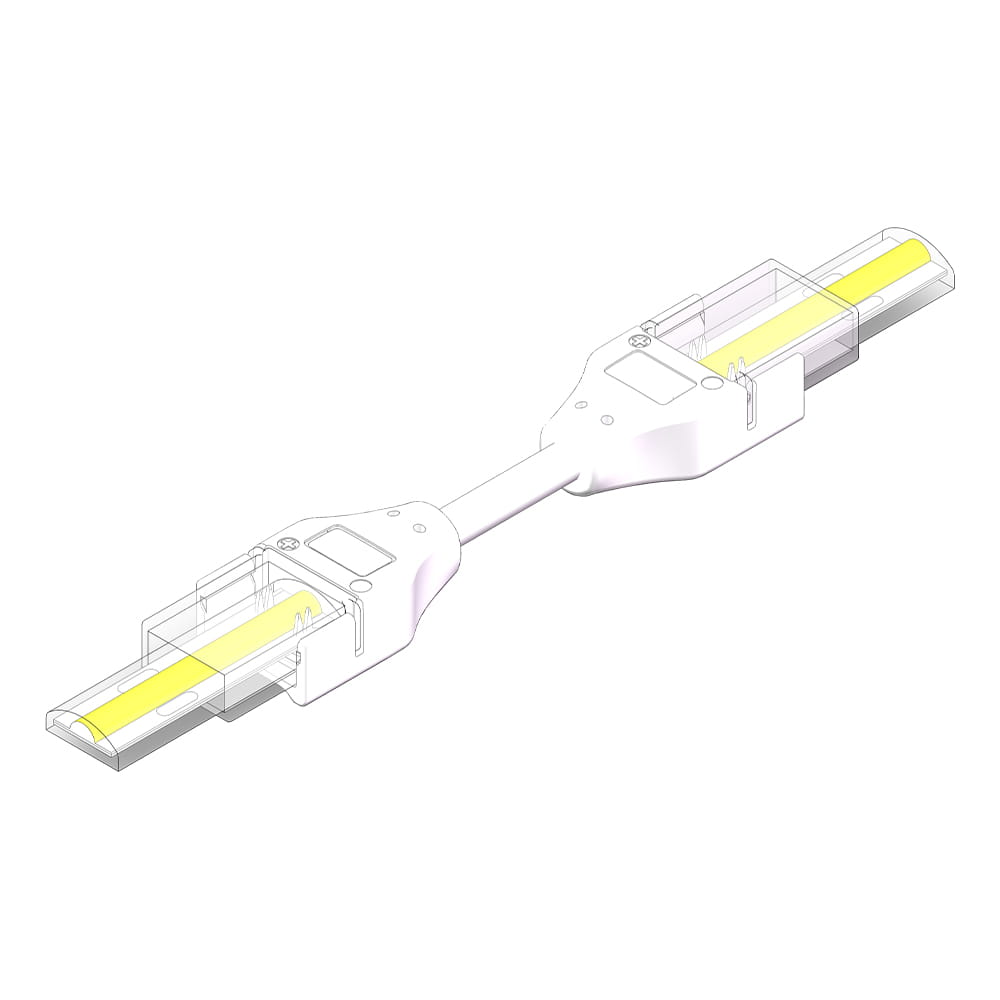

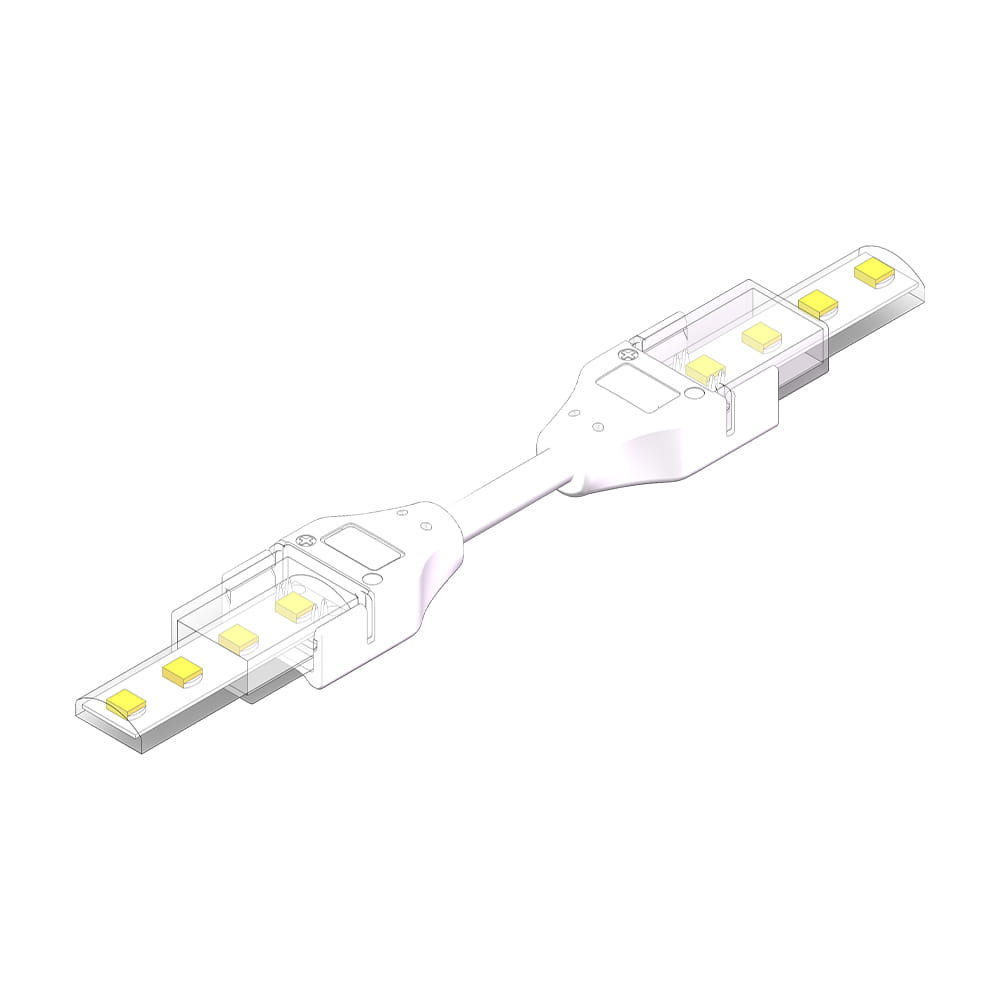

Kompatybilna z taśmami o diodach LED COB i SMD o szerokości PCB 10mm
Do taśm jednokolorowych (MONO)
Wodoodporność łączenia w stopniu IP65
Stabilne i trwałe połączenie poprzez zacisk
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 6A)
Doskonałe do stosowania w profilach aluminiowych

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

Instrukcja montażu złączki MC MONO 8mm COB/SMD na taśmie LED

1. Przygotuj taśmę LED COB lub SMD.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Wsuń taśmę LED do przezroczystego gniazda złącza.
4. Zainstaluj gniazdo z taśmą LED w szczeliny złącza.
5. Pamiętaj, aby taśma LED była do wsunięta do samego końca gniazda - w przeciwnym razie łączenie może nie przewodzić prądu elektrycznego.
6. Zainstaluj drugie gniazdo w złączu tak jak poprzednie.
7. Gotowe łączenie
8. Przy zaciskaniu złączy z dużą ilością PIN-ów, można użyć narzędzi pomocniczych, np. kombinerek. Ważne aby zaciskać je wtedy od krawędzi bocznych gniazda.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB i SMD
Rodzaj taśmy LED	MONO
Zastosowanie dla taśm o szerokości FPCB	10mm
Zastosowanie do taśm o klasie IP	IP67 (w kleju silikonowym)
Ilość łączonych przewodów	2
Ilość pinów	2
Napięcie pracy	5V-48V DC
Prąd maksymalny	6A
Średnica przewodu	0.52mm²
Długość przewodu	+/- 150mm
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Kolor	biały
Stopień ochrony	IP65
Temperatura pracy	-20 do +80 st. C

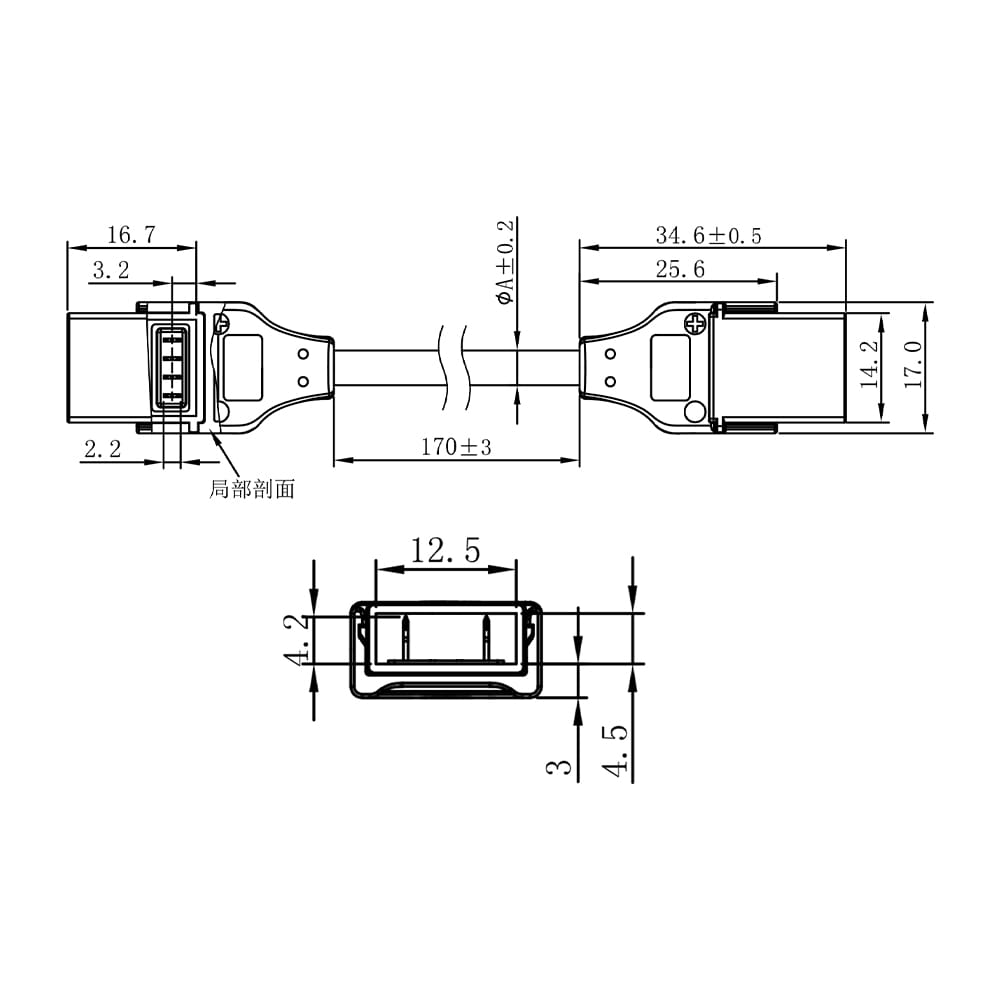

Długość (bez przewodu)	35.5mm
Szerokość	17mm
Wysokość	8.5mm
Kod producenta	ED00033927
Kod EAN	5904063167241
