Złącze do taśmy LED hermetycznej - MCWP - MONO 10mm - COB/SMD - jednostronne z przewodem

Dostępność: dostępny w magazynie

Produkt wysyłamy: do 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 10,06 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

10.06

Cena netto: 8,18 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033925

Opis

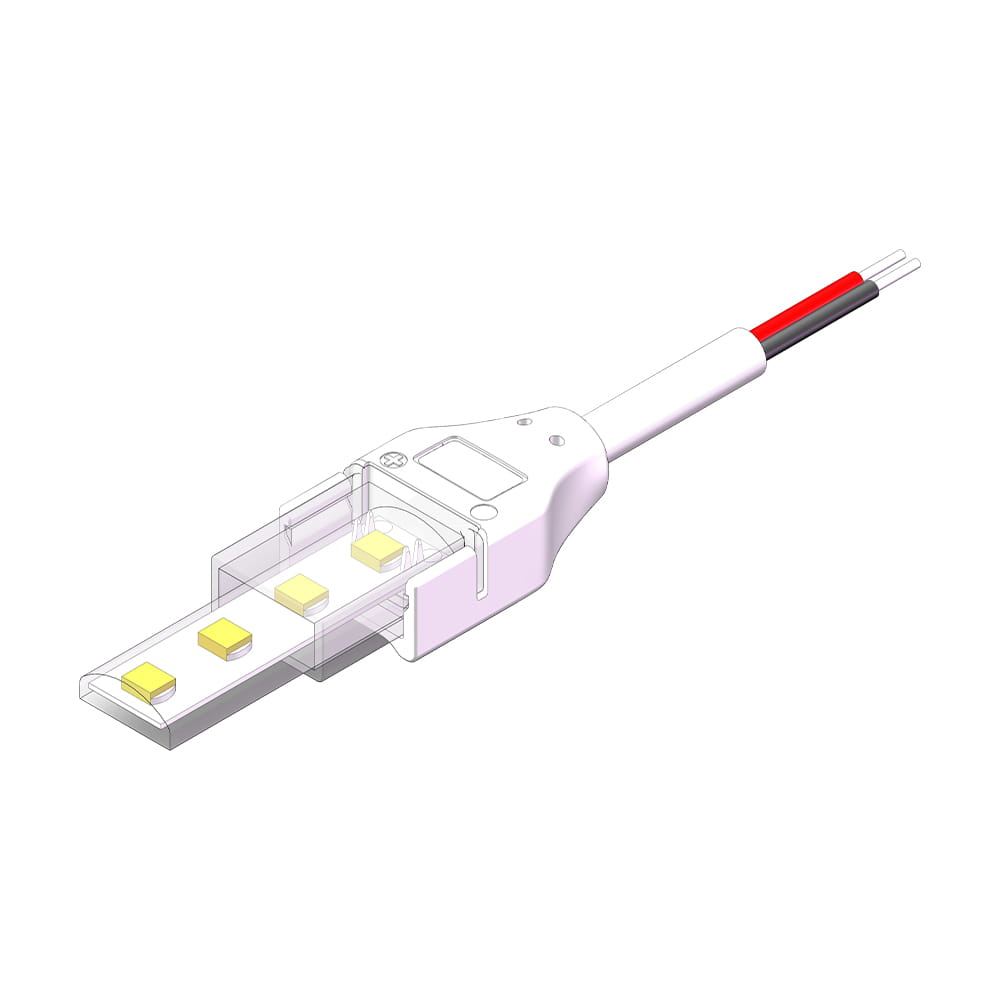

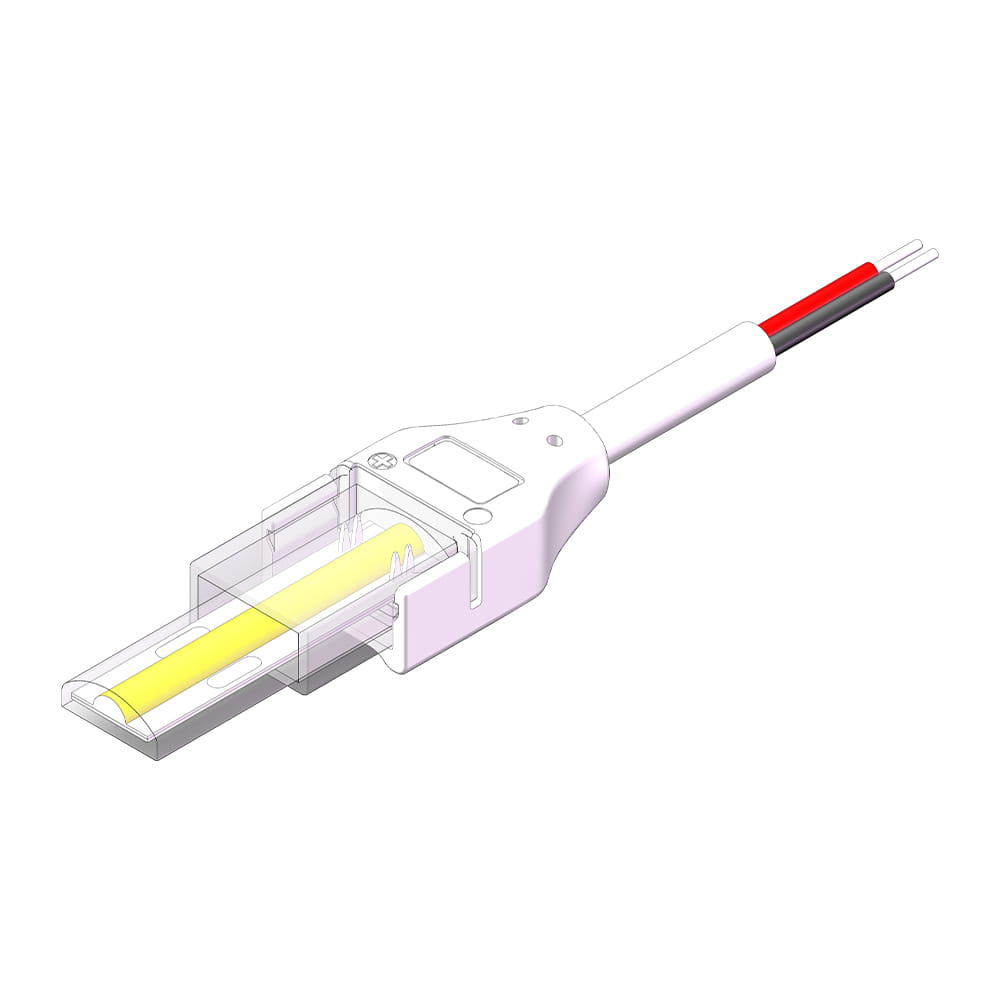

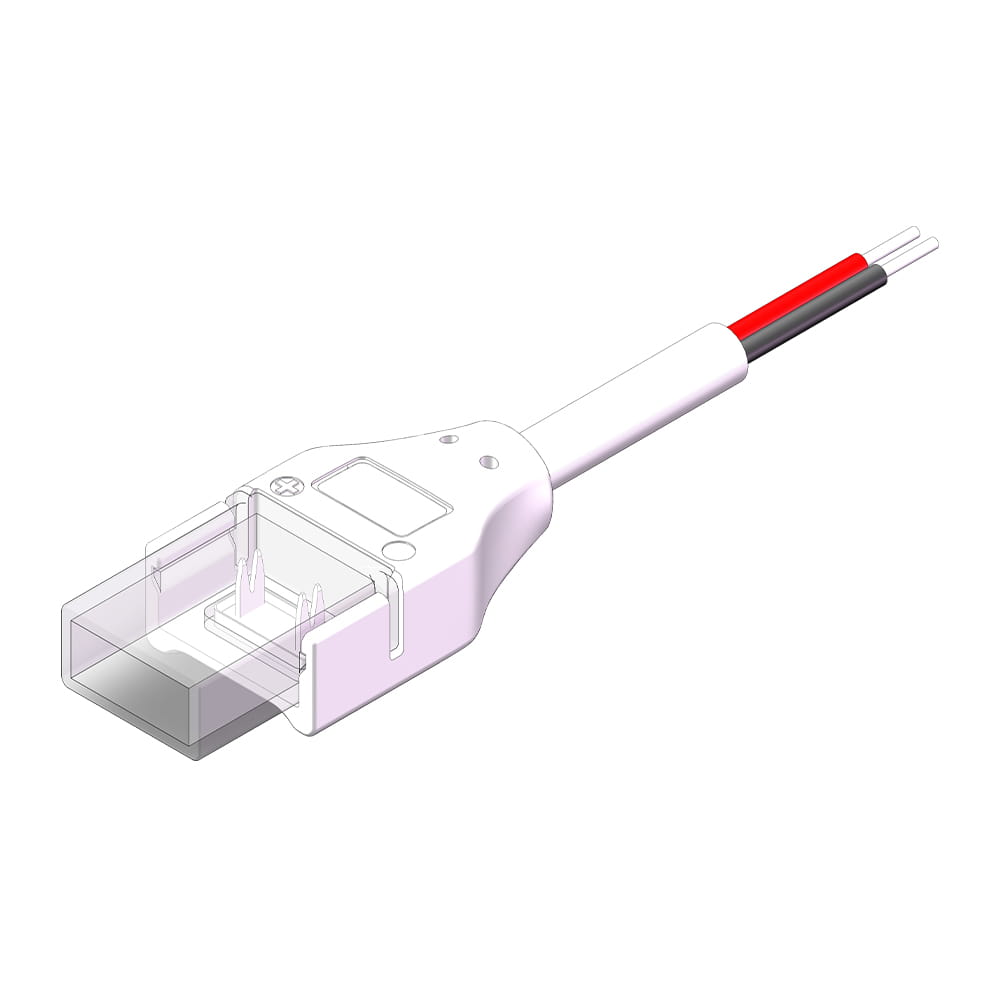

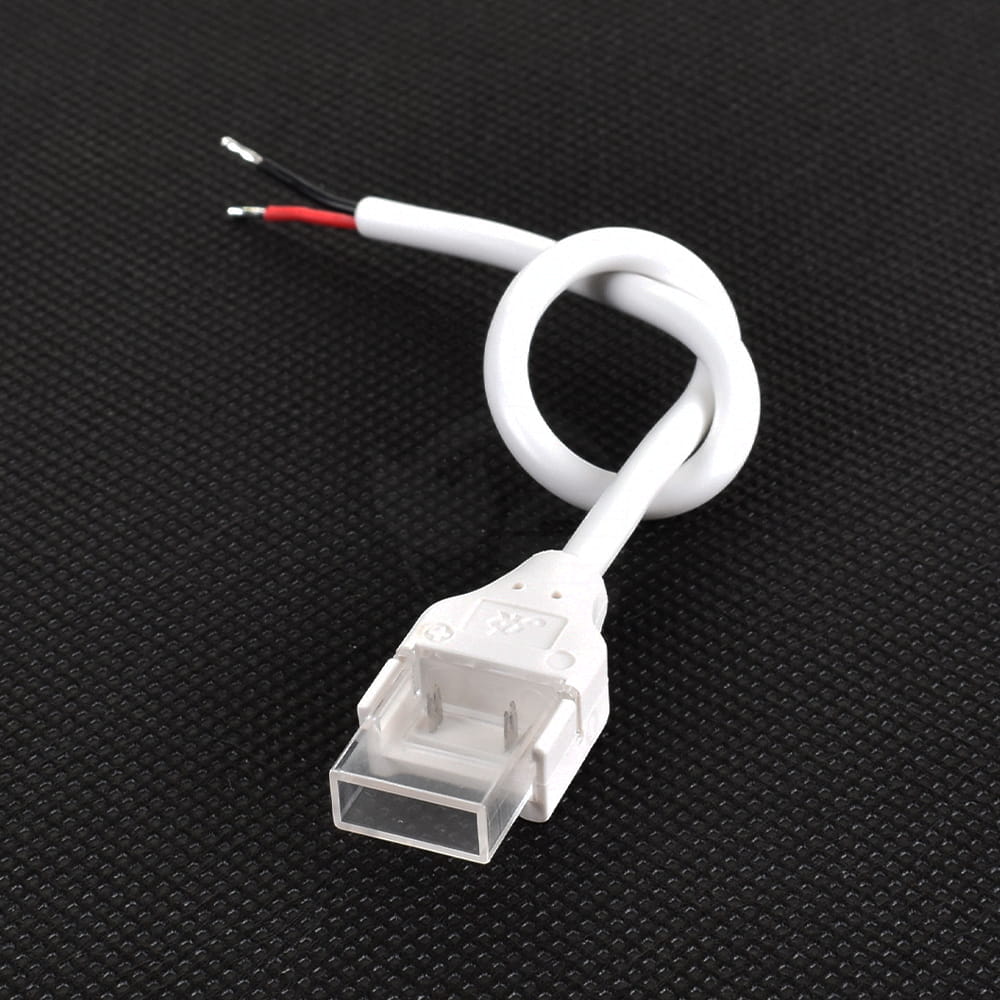

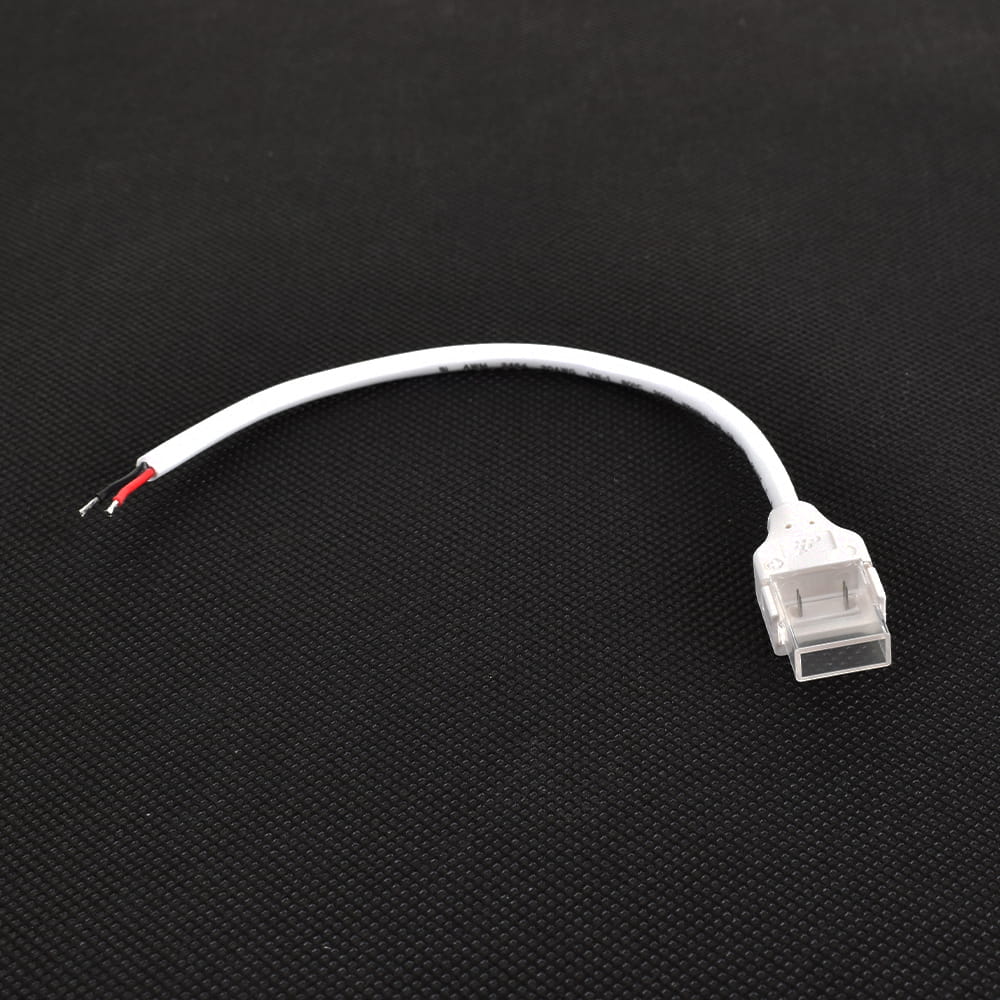

Złączka do hermetycznej taśmy LED MONO umożliwia podłączenie dwóch taśm LED jednokolorowych typu COB lub SMD o szerokości podłoża 10mm. Dzięki zastosowaniu tego typu złączki możemy w prosty i wygodny sposób podłączyć taśmę LED do dowolnego urządzenia. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm hermetycznych (IP67) z powłoką z kleju silikonowego.

Kompatybilna z taśmami o diodach LED COB i SMD o szerokości PCB 10mm
Do taśm jednokolorowych (MONO)
Wodoodporność łączenia w stopniu IP65
Stabilne i trwałe połączenie poprzez zacisk
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 6A)
Doskonałe do stosowania w profilach aluminiowych

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

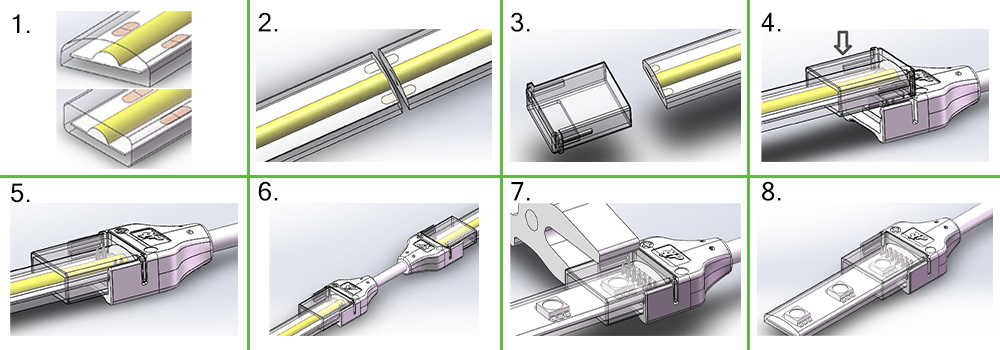

Instrukcja montażu złączki MC MONO 8mm COB/SMD na taśmie LED

1. Przygotuj taśmę LED COB lub SMD.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Wsuń taśmę LED do przezroczystego gniazda złącza.
4. Zainstaluj gniazdo z taśmą LED w szczeliny złącza.
5. Pamiętaj, aby taśma LED była do wsunięta do samego końca gniazda - w przeciwnym razie łączenie może nie przewodzić prądu elektrycznego.
6. Zainstaluj drugie gniazdo w złączu tak jak poprzednie.
7. Gotowe łączenie
8. Przy zaciskaniu złączy z dużą ilością PIN-ów, można użyć narzędzi pomocniczych, np. kombinerek. Ważne aby zaciskać je wtedy od krawędzi bocznych gniazda.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB i SMD
Rodzaj taśmy LED	MONO
Zastosowanie dla taśm o szerokości FPCB	10mm
Zastosowanie do taśm o klasie IP	IP67 (w kleju silikonowym)
Ilość łączonych przewodów	2
Ilość pinów	2
Napięcie pracy	5V-48V DC
Prąd maksymalny	6A
Średnica przewodu	0.52mm²
Długość przewodu	+/- 150mm
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Kolor	biały
Stopień ochrony	IP65
Temperatura pracy	-20 do +80 st. C

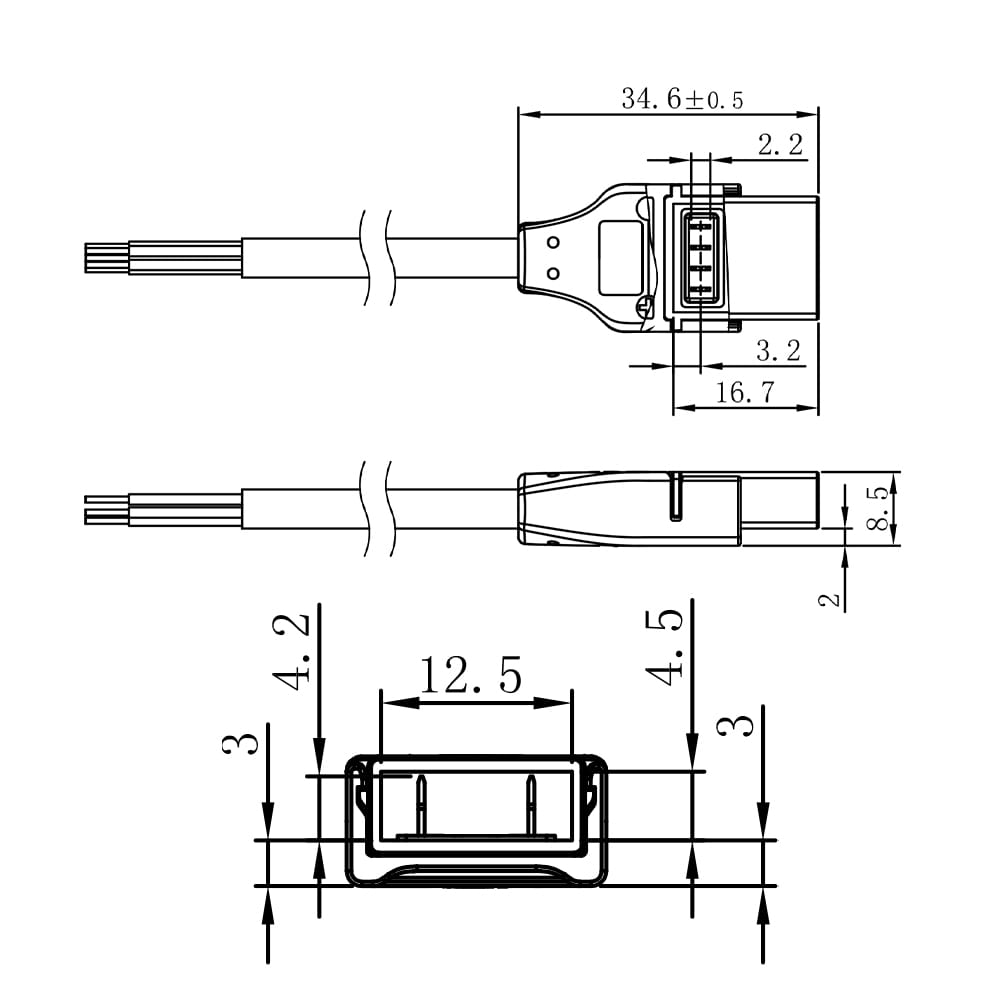

Długość (bez przewodu)	35.5mm
Szerokość	17mm
Wysokość	8.5mm
Kod producenta	ED00033925
Kod EAN	5904063167258
