Złącze do taśmy LED hermetycznej - MCWP - MONO 10mm - COB/SMD - typ "L"

Dostępność: dostępny w magazynie

Produkt wysyłamy: do 48 godzin

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 8,15 zł

zawiera 23.00% VAT, bez kosztów dostawy

Cena regularna:

8.15

Cena netto: 6,63 zł

bez 23.00% VAT i kosztów dostawy

Cena regularna:

ilość szt.

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: ED00033929

Opis

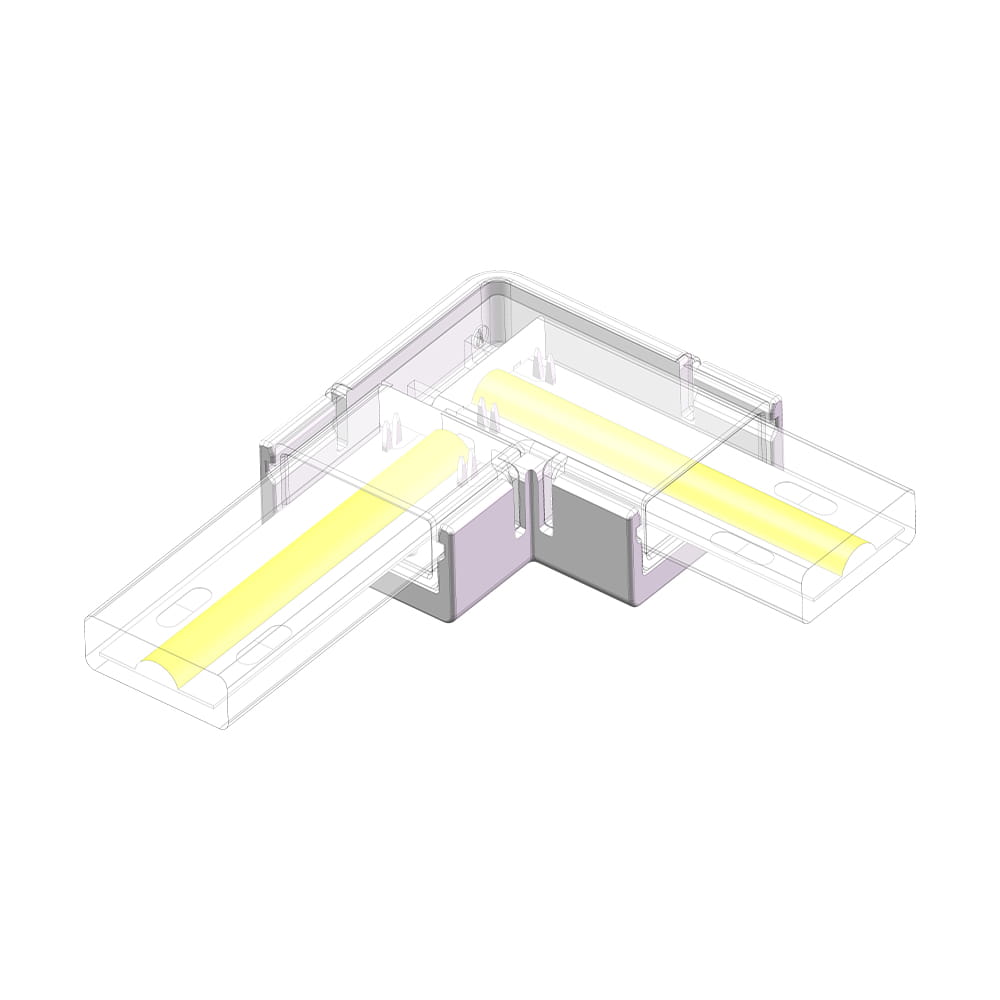

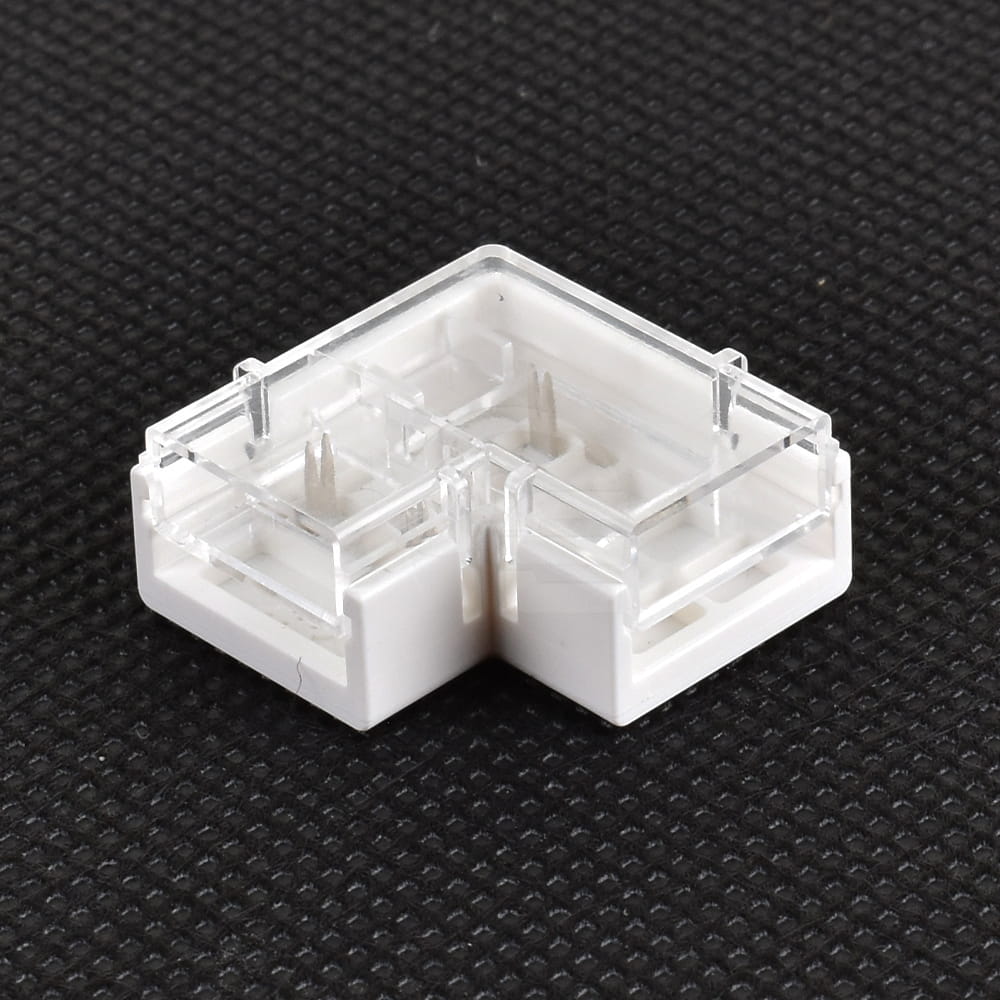

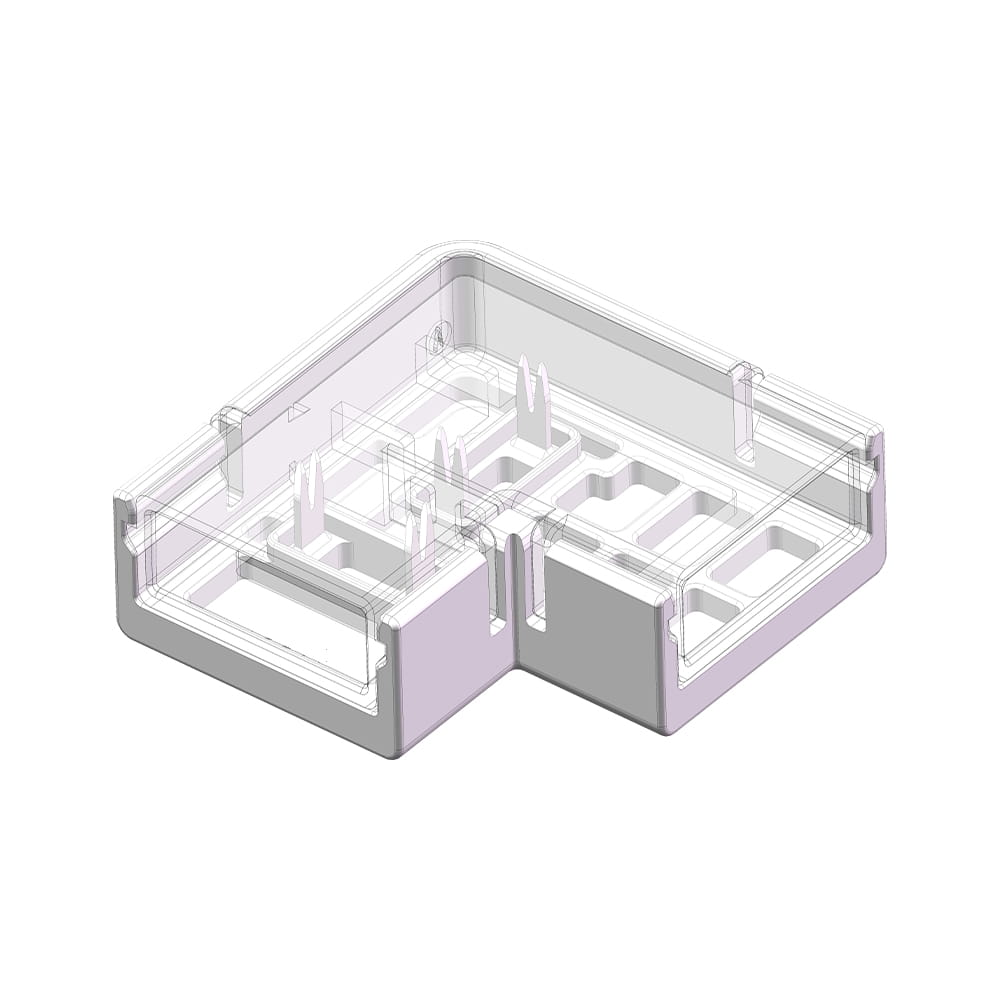

Złączka kątowa do hermetycznej taśmy LED MONO umożliwia podłączenie dwóch taśm LED jednokolorowych typu COB lub SMD o szerokości podłoża 10mm pod kątem 90°. Dzięki zastosowaniu tego typu złączki możemy w wygodny sposób połączyć dwie taśmy LED ze sobą uzyskując kąt prosty. Specjalne ostrza po "wkłuciu" zapobiegają łatwemu rozłączeniu się taśmy LED oraz zapewniają przewodzenie prądu elektrycznego.

Przeznaczona jest dla taśm hermetycznych (IP67) pokrytych powłoką z kleju silikonowego.

Główne cechy złączki:

Kompatybilna z taśmami o diodach LED COB i SMD o szerokości PCB 10mm
Do taśm jednokolorowych (MONO)
Stabilne i trwałe połączenie kątowe poprzez zacisk
Wodoodporne łączenie w stopniu IP65
Niewielkie wymiary umożliwiają montaż w trudno dostępnych miejscach
Duża obciążalność prądowa (do 6A)
Doskonałe do stosowania w profilach aluminiowych

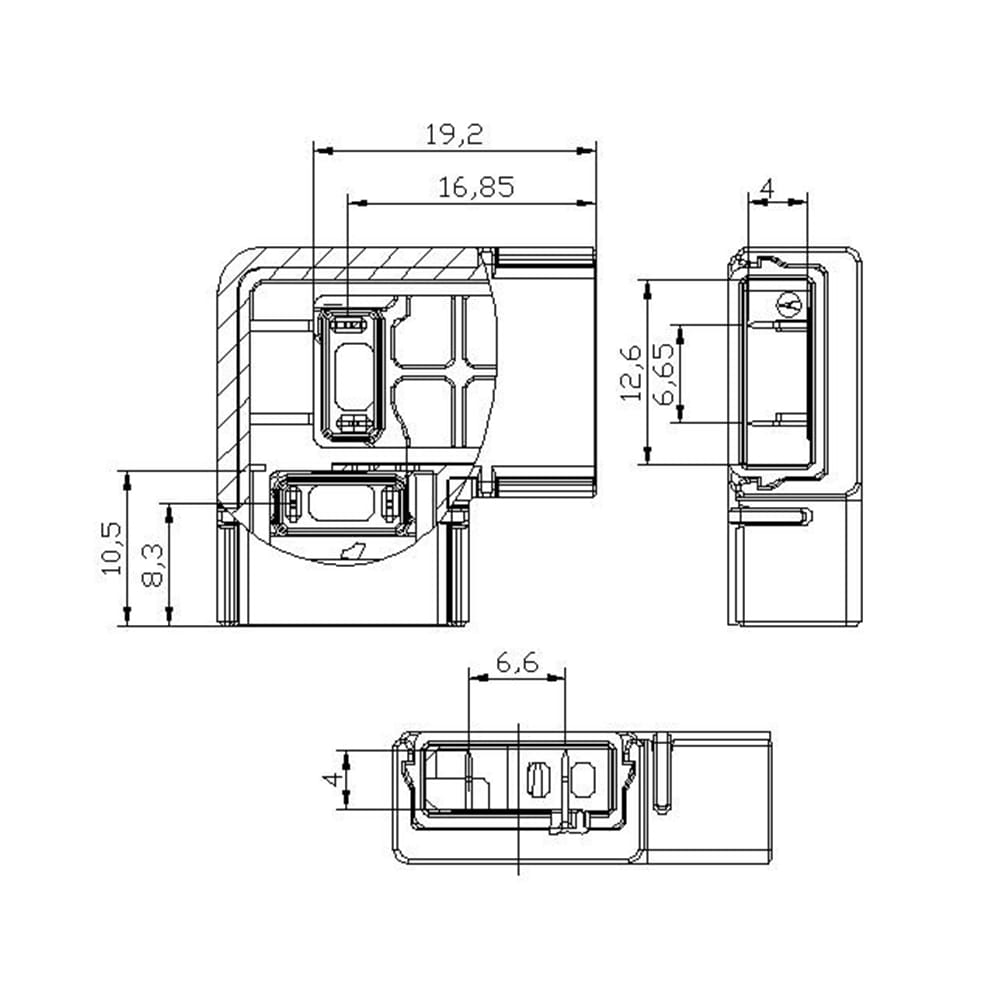

W przypadku chęci stosowania złączki w profilu aluminiowym LED należy uwzględnić jej wymiary zewnętrzne.

Instrukcja montażu złączki

1. Przygotuj taśmę LED.
2. Przetnij taśmę LED w wyznaczonym do tego miejscu.
3. Wsuń taśmy LED do złącza z obu stron.
5. Użyj szczypiec, aby zacisnąć ostrze (zacisk). Zaciskaj pojedynczo. Uwaga! Czynność ta jest nieodwracalna.
7. Uwaga! Po zaciśnięciu ostrze może wystawać max. 0.15 mm nad plastikową obudową złączki.

Pliki do pobrania:

Deklaracja zgodności CE

Parametry techniczne

Typ diod w taśmie LED	COB i SMD
Rodzaj taśmy LED	MONO
Zastosowanie dla taśm o szerokości FPCB	10mm
Zastosowanie do taśm o klasie IP	IP67 (w kleju silikonowym)
Ilość pinów	2
Napięcie pracy	5V-48V DC
Prąd maksymalny	6A
Droga kontaktu z taśmą LED	kontakt z przebiciem PCB
Kolor	transparentny
Stopień ochrony	IP65
Temperatura pracy	-20 do +80 st. C
Długość (bez przewodu)	27mm
Szerokość	27mm
Wysokość	13mm
Kod producenta	ED00033929
Kod EAN	5904063167265
