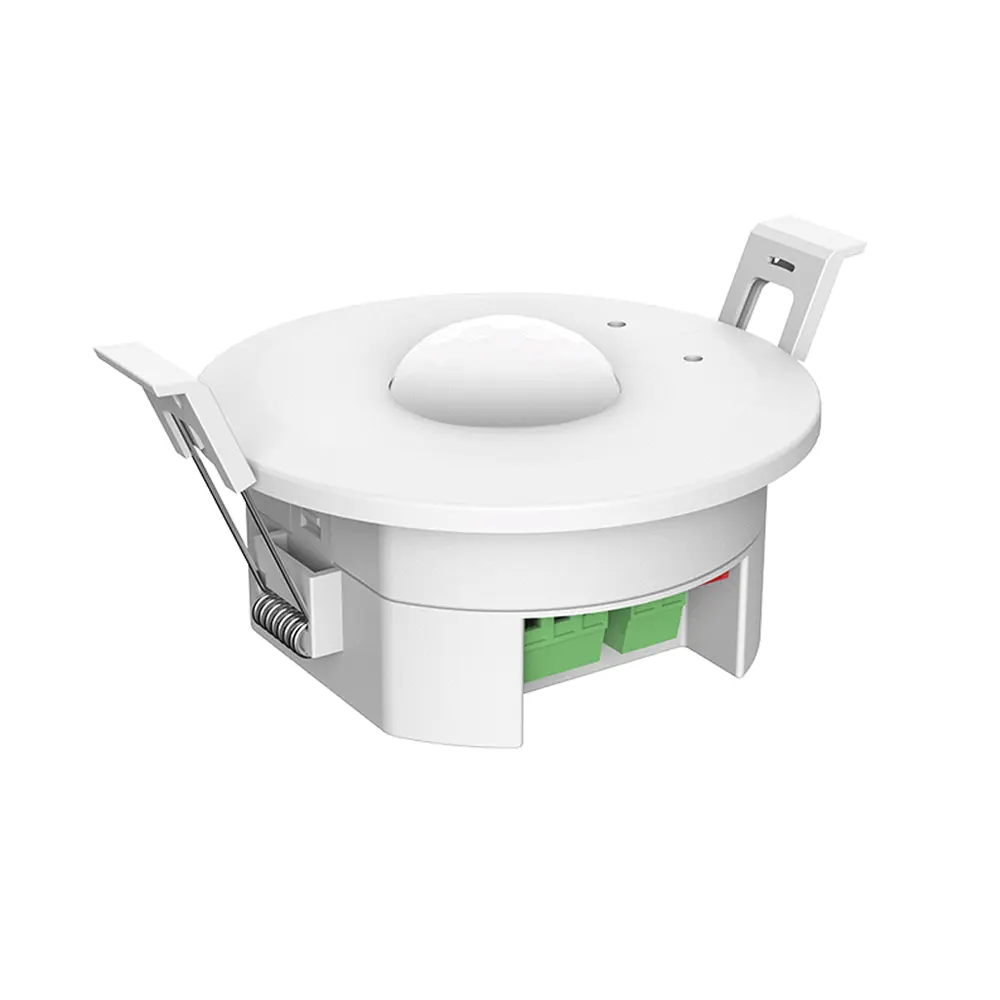

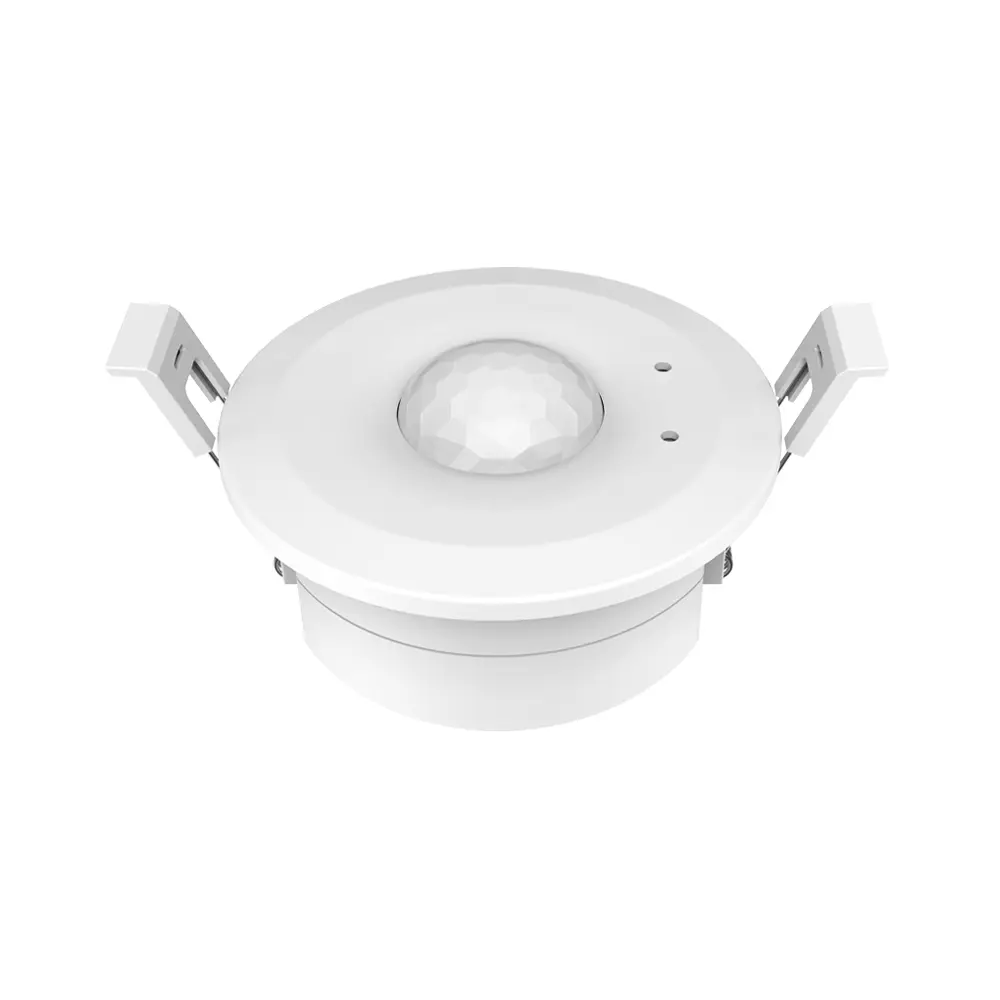

Sufitowy czujnik ruchu wpuszczany PIR (120°) - 230V 900W - wyjście 0/1-10V + RF 2,4GHz - EH-R

Sufitowy czujnik ruchu wpuszczany PIR (120°) - 230V 900W - wyjście 0/1-10V + RF 2,4GHz - EH-R, to innowacyjny czujnik ruchu służący do sterowania oświetleniem LED nieprzekraczającym sumarycznej mocy 900W. Działa on na zasadzie wykrywania ciepła wypromieniowanego w paśmie podczerwieni (PIR) Zasięg detekcji czujnika to 10 metrów przy maksymalnej wysokości 5m. Czujnik ruchu PIR EH-R charakteryzuje się detekcją ruchu w zakresie 120 stopni z możliwością regulacji takich parametrów jak regulacja czasu pracy, czasu podtrzymania oraz światła. Ponadto posiada dwa przyciski typu "DIP" które pozwalają na ustalenie trybu pracy, w jakim ma się znajdować czujnik ruchu EH-R. Może pracować jako włącznik ON/OFF bądź ściemniacz LED.

Posiada dodatkowe wyjścia, które pozwalają przekazać odebrany przez czujnik sygnał na różne sposoby. Pierwszym z nich jest komunikacja z urządzeniami odbiorczymi Skydance, do których np. możemy podłączyć taśmę LED i przesyłać jej sygnał czujnika ruchu bezprzewodowo z użyciem drogi radiowej bazującej na częstotliwości 2,4GHz w obrębie 30 metrów bez zakłóceń lub z wykorzystaniem wyjścia 0/1-10V, do którego podłączyć możemy przemysłową lampę LED bądź inne źródło światła posiadające wejście 0/1-10V.

Warto wspomnieć ze czujnik ruchu EH-R posiada zdejmowaną przednią obudowę, pod którą znajdują się potencjometry służące do regulacji parametrów czujnika ruchu EH-R. Idealne sprawdzi się w wewnętrznych zastosowaniach takich jak biura, domy czy pomieszczenia użyteczności publicznej, a także w branży przemysłowej. Montaż z kolei jest wpustowy. Wysoka jakość wykonania produktu zapewnia pięcioletnią gwarancję.

1. Wykorzystuje technologie podczerwieni PIR
2. Działa na zasadzie wykrywania ciepła wypromieniowanego w paśmie podczerwieni
3. Zasilany bezpośrednio z sieci 230VAC
4. Maksymalna obciążalność 900W (4A)
5. Łączność z urządzeniami wykorzystująca drogę radiową
6. Zdalna komunikacja oparta o częstotliwość 2,4GHz
7. Zasięg komunikacji wynoszący 30 metrów
8. Dodatkowe wyjście 0/1-10V dla lampy LED bądź ściemniacza LED
9. Zasięg wykrywania czujnika na poziomie 10 metrów
10. Kąt detekcji czujnika to 120 stopni
11. Pobór prądu w trakcie pracy poniżej 1,3W
12. Temperatura pracy urządzenia -20 do 50 stopni
13. Wpustowy montaż
14. Obudowa w kolorze białym
15. 5 letni okres gwarancyjny

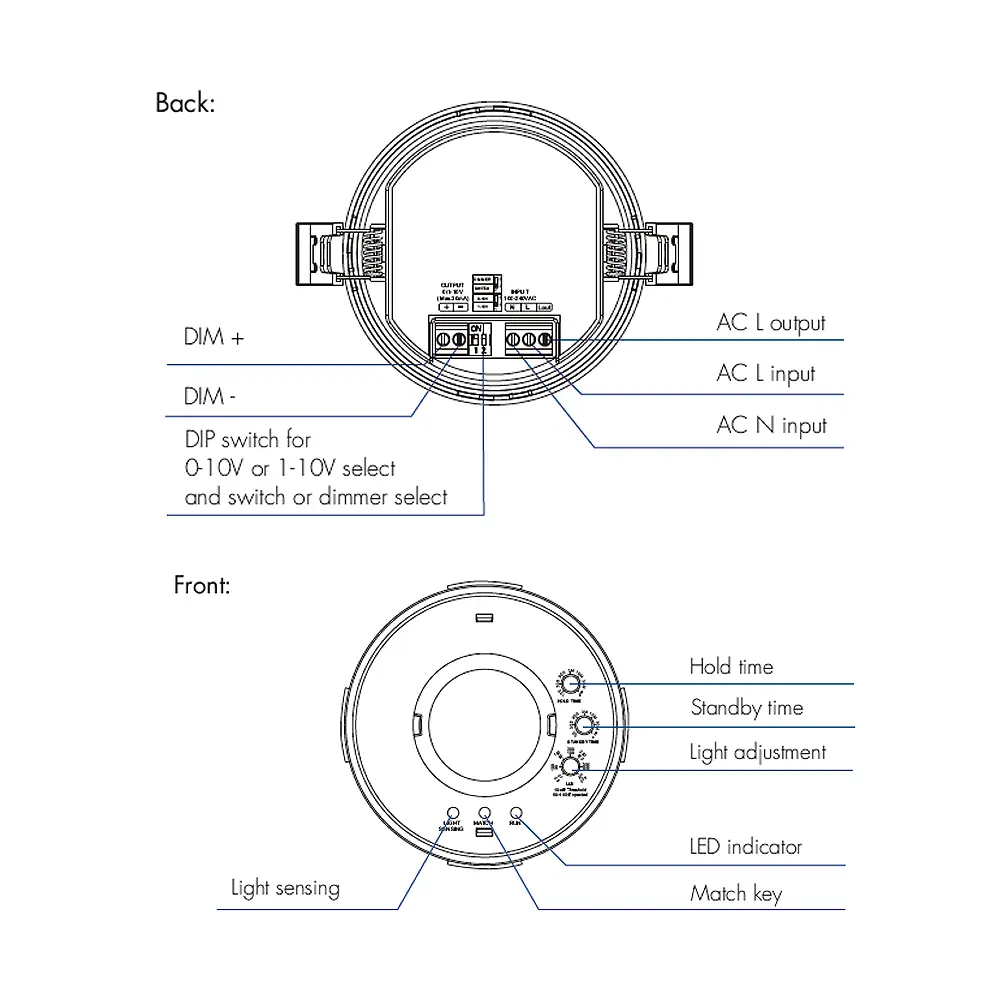

Parametry konfiguracyjne czujnika EH-R

1. Czas świecenia - 10s / 30s / 90s / 3min / 10min / 30min / +∞
2. Czas podtrzymania (przy użyciu trybu ściemniania) - 10s / 30s / 90s / 3min / 10min / 30min / +∞
3. Czułość czujnika zmierzchu - 10lux / 30lux / 50lux / 100lux / 150lux / 200lux / Wyłącz
4. Czułość ściemniania LED (przy użyciu trybu ściemniania) - 50lux /100lux /150lux /200lux /250lux /300lux /400lux
5. Tryb pracy: włącznik lub ściemniacz (przyciski DIP)
6. Tryb wyjścia: 0-10V lub 1-10V (przyciski DIP)

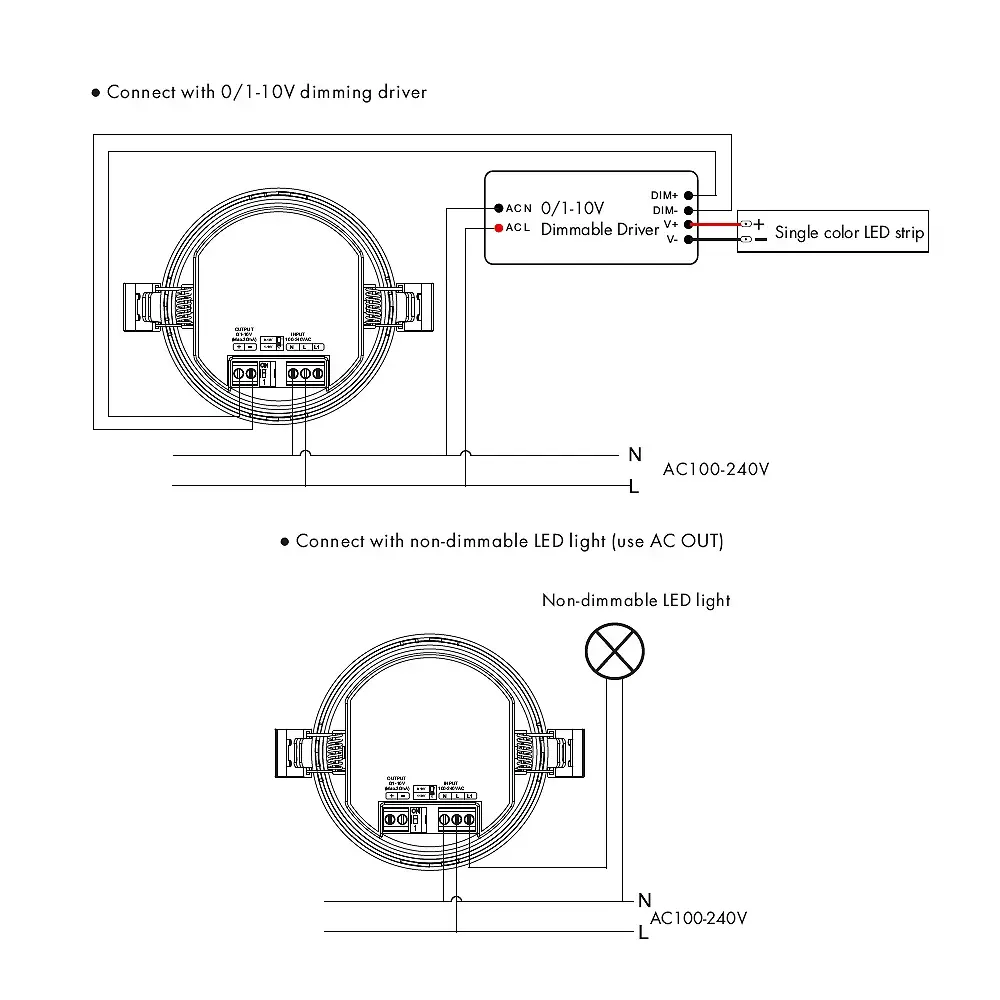

Schemat instalacji — wykorzystanie dwóch sposobów podłączenia czujników ruchu EH-R

Schemat podłączenia czujnika ruchu Skydance EH-R, będzie różnił się w zależności od jego wykorzystania. Jeśli zależy Wam na klasycznym działaniu czujnika ruchu, to wystarczy, że na wyjście podłączycie źródło światła 230V i ustalicie czujnik ruchu EH-R w pozycji "switch". Można również wykorzystać dodatkowe wyjście przeznaczone dla lamp LED bądź sterowników posiadających wejście 0/1-10V. Dodatkowo wzburzony sygnał czujnika ruchu może być przekazany bezprzewodowo poprzez drogę radiową np. do odbiornika Skydance, który pozwala na podłączenie taśmy LED.
